Doğalgaz Filtreleri
-
Konik Filtre Doğalgaz
Konik filtre Rotary tip sayaçların hemen öncesinde kullanılır, diğer filtrelerde olduğu gibi sayacın içine girebilecek yabancı maddelerin sayaca zarar vermesini engeller.
-
Doğalgaz Filtresi Flanşlı
Doğalgaz filtresi flanşlı tesisat çapı 21/2″ (DN 65) ve üstü tesisatlarda kullanılmaktadır. Cihazlara yabancı madde gitmesini önler.
Doğalgaz tesisatlarında kullanılan filtre çeşitleri

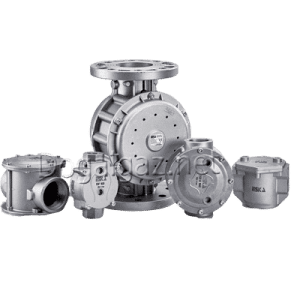

Doğalgaz filtreleri boru hatlarındaki kaynak cürufunun, tozun, kirin, döküntünün ve diğer partikül maddelerin sayaçlara, regülatörlere, kombilere, ocaklara, şofbenlere veya diğer hassas boru hattı ekipmanlarına zarar vermesini önler.
Dişli Gaz Filtresi
Gaz hatlarında kullanılan dişli filtre çapları
Dişli doğalgaz filtresi
- DN15 – 1/2″
- DN20 – 3/4″
- DN25 – 1″
- DN32 – 11/4″
- DN40 – 11/2″
- DN50 – 2″
Flanşlı Gaz Filtresi
Flanşlı doğalgaz filitresi
Flanşlı filtreler genel anlamda tesisat çapı 21/2″ (DN 65) ve üstü tesisatlarda kullanılmaktadır.
Gaz hatlarında kullanılan flanşlı filtre çapları
- DN65 – 21/2″
- DN80 – 3″
- DN100 – 4″
- DN125 – 5″
- DN150 – 6″
- DN200 – 8″
Kartuşlu Doğalgaz Filtreleri
Kartuşlu gaz filtresi
Bu filtre çeşitleri öncelikle doğalgaz olmak üzere, LNG, CNG gibi doğalgaz türevlerinde, LPG, Propan, hava ve agresif olmayan akışkanların filtre edilmesinde kullanılabilir. Doğalgaz tesisatlarında genelde basınç giriş ve çıkış değerleri yüksek olan RMS istasyonlarında kullanılmaktadır. PN16 ve PN40 olarak üretilmektedir. Kartuşlu filtreler, giriş kolundan aldıkları gazı, polyester kartuş filtrenin dış yan duvarlarına iletirler. Gaz, polyester kartuşun yüksek hassasiyetteki katmanlarından geçerken mikron düzeyindeki katı partikülleri dış yüzeyde bırakır. Aynı zamanda gaz ile birlikte gelmiş olan sıvı zerreciklerde dış duvarlarda birikir, daha büyük damlalar oluşturarak filtrenin alt bölümünde toplanırlar.
Kartuşlu filtre çapları ve basınç değerleri
- DN20 – 3/4″ PN16/PN40
- DN25 – 1″ PN16/PN40
- DN32 – 11/4″ PN16/PN40
- DN40 – 11/2″ PN16/PN40
- DN50 – 2″ PN16/PN40
- DN65 – 21/2″ PN16/PN40
- DN80 – 3″ PN16/PN40
- DN100 – 4″ PN16/PN40
- DN125 – 5″ PN16/PN40
- DN150 – 6″ PN16/PN40
- DN200 – 8″ PN16/pN40
Konik Filtre
Konik Filtre Doğalgaz sayaç filtresi
Konik filtreler Rotary tip sayaçların hemen öncesinde kullanılır, diğer filtrelerde olduğu gibi sayacın içine girebilecek yabancı maddelerin sayaca zarar vermesini engeller. Sayaç okumasındaki hassasiyet korunmuş olur.
