Isı Pay Ölçer ve Kalorimetre Nedir? Farklar, Kullanım Alanları ve Seçim Rehberi

Merkezi Isıtmada Adil Paylaşım Neden Ölçüme Dayanmalı?

Merkezi ısıtma sistemleri; apartman, site ve ticari yapılarda doğalgaz tüketimini tek bir kazan üzerinden sağlayarak işletme kolaylığı ve ekipman verimliliği sunar. Ancak tek kazanla ısıtılan binalarda, tüketimin daire bazında adil paylaşımı için ölçülebilir veriye ihtiyaç vardır. Bu noktada iki temel çözüm öne çıkar: ısı pay ölçer (radyatör başına göreli pay) ve kalorimetre (daire girişinde gerçek ısı enerjisi). Bu makalede, her iki cihazın ne olduğunu, nasıl çalıştığını, hangi senaryoda hangisinin daha doğru tercih olacağını ve aralarındaki teknik farkları detaylı şekilde ele alıyoruz.

Isı Pay Ölçer

Isı Pay Ölçer Nedir?

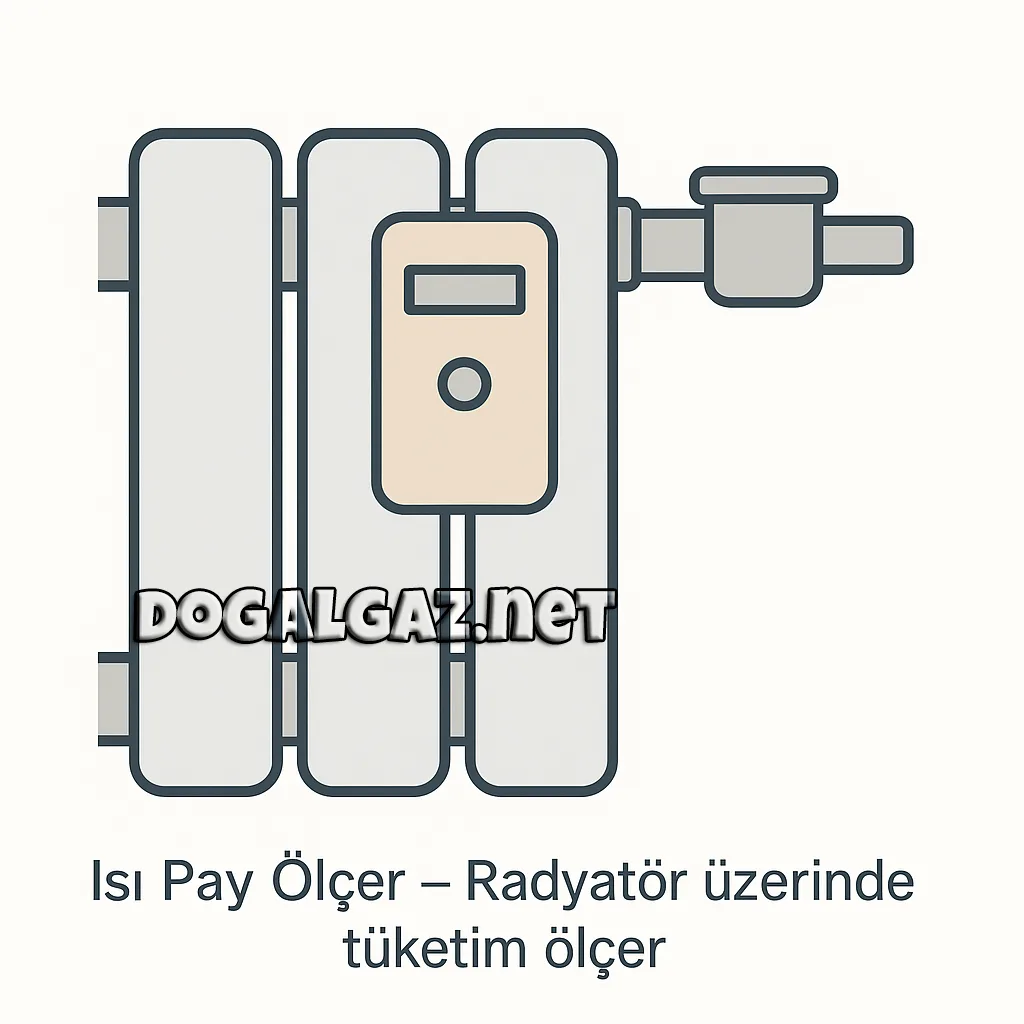

Isı pay ölçer, her bir radyatöre monte edilen ve o radyatörün ısı yayılımına bağlı olarak ölçüm birimleri biriktiren elektronik veya buharlaşmalı tip cihazlardır. Amaç, daire içinde hangi radyatörün ne kadar kullanıldığını göreli (nispi) olarak tespit etmek ve toplam yakıt maliyetini bu paylar üzerinden dağıtmaktır. Ölçüm sonucu kWh gibi mutlak enerji birimi değil, pay değeridir; dönem sonunda hesaplama katsayıları ile faturaya dönüştürülür.

Isı Pay Ölçerin Çalışma Prensibi

Modern (elektronik) ısı pay ölçerler genellikle iki sıcaklık sensörü içerir: biri radyatör yüzey sıcaklığını, diğeri oda havasını ölçer. Cihaz, bu iki değer arasındaki ΔT (sıcaklık farkını) zamana göre entegre ederek bir tüketim endeksi üretir. Bu endeks; radyatör tipi, boyutu, ısıl gücü ve montaj konumuna göre tanımlanan katsayılar ile düzeltilir. Kablosuz modeller periyodik olarak merkezi veri toplayıcıya (M-Bus/OMS vb.) aktarım yapar; müdahale (sökme/aşırı ısı) tespiti için tampere kayıtları tutar.

Isı Pay Ölçerde Avantajlar

• Düşük ilk yatırım: Daire girişine müdahale gerektirmeden mevcut radyatörlere takılır.
• Hızlı kurulum: İnce tesisat değişikliği gerekmeden kısa sürede devreye alınabilir.
• Davranışsal tasarruf: Kullanıcı, her radyatörün tüketimine dair bilinç kazanır; gereksiz ısıtma azalır.
• Modülerlik: Yeni radyatör eklendiğinde sahada kolayca uyarlanabilir.

Isı Pay Ölçerde Sınırlamalar

• Göreli ölçüm: Sonuç mutlak enerji (kWh) değil, pay değeridir; dönem sonunda katsayılarla faturalandırılır.
• Radyatör bağımlılığı: Radyatör tipi/konumu, niş içinde montaj, üst kaplama gibi etkenler doğruluğu etkileyebilir.
• Hidrolik dengesizlik etkisi: Daireler arası debi dengesizliği kullanıcı algısını olumsuz etkileyebilir.
• Ortak alan ısıları: Şaft/kolon ısı kayıpları doğrudan ölçülemez; yönetim veya mevzuat ile ortak pay belirlenir.

Kalorimetre (Isı Sayacı)

Kalorimetre Nedir?

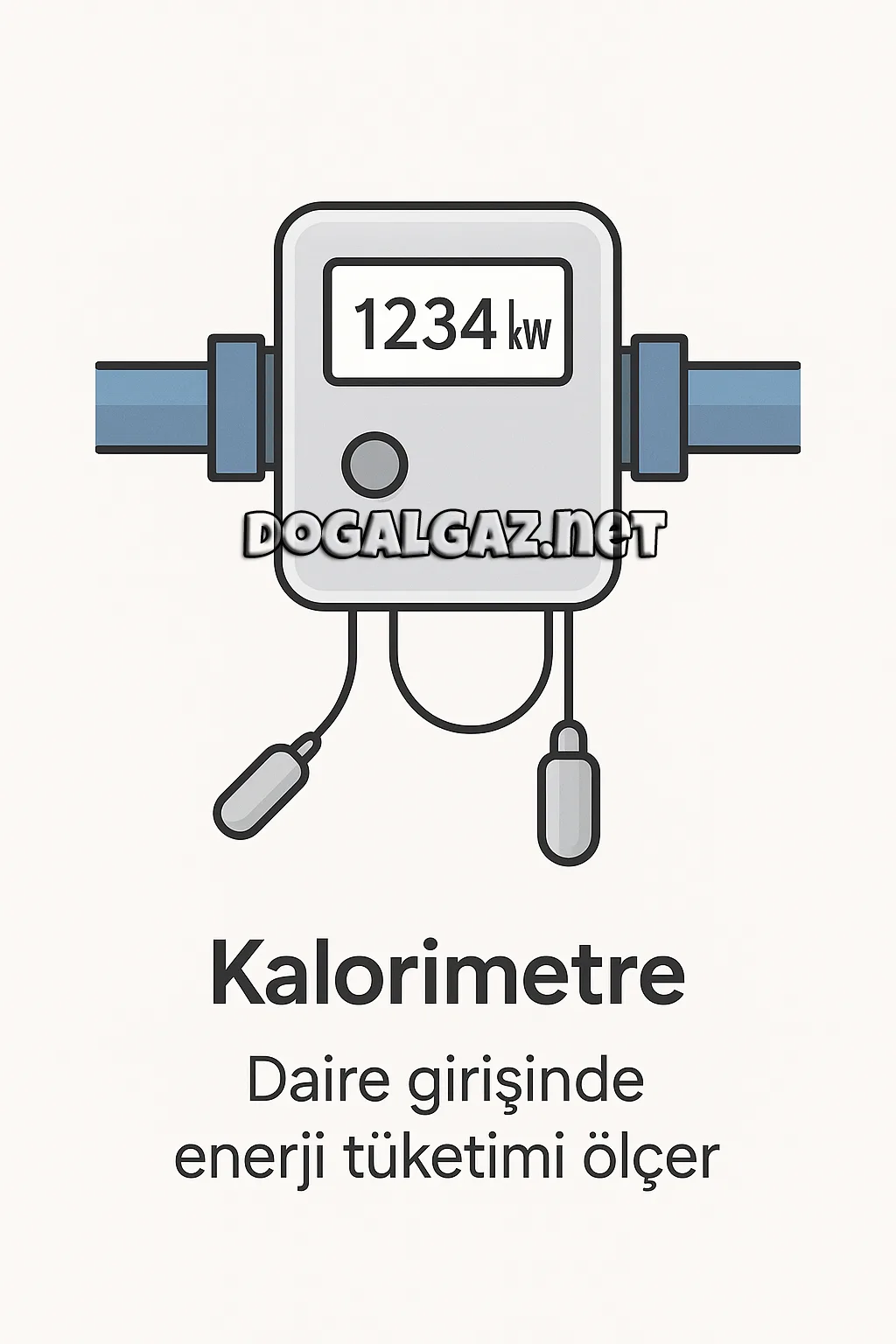

Kalorimetre, daire besleme hattına monte edilen ve geçen ısıtma suyunun debisi ile gidiş-dönüş sıcaklık farkını ölçerek gerçek enerji tüketimini kWh, MWh veya GJ cinsinden hesaplayan cihazdır. Tipik bir kalorimetre üç bileşenden oluşur: debimetre (ultrasonik veya mekanik türbin), çift sıcaklık sensörü (genellikle Pt100/500) ve hesaplayıcı ünite.

Kalorimetrenin Çalışma Prensibi

Temel formül Q = ∫ ρ·c_p·q·ΔT dt’dir. Burada q anlık hacimsel debi, ΔT ise gidiş-dönüş sıcaklık farkıdır. Cihaz; akış ölçümü, sıcaklık sensörleri ve akışkan parametreleri (yoğunluk, özgül ısı) üzerinden zamana bağlı entegrasyonla tüketilen ısı enerjisini toplar. Ultrasonik tipler hareketli parça içermez; düşük debilerde daha hassas ve uzun ömürlüdür. Mekanik türbin tipleri daha ekonomik olmakla birlikte kirli sistemlerde hassasiyet kaybına uğrayabilir.

Kalorimetrede Avantajlar

• Mutlak ölçüm: Tüketim doğrudan kWh/MWh karşılığıyla nettir; faturalandırma şeffaftır.
• Radyatörden bağımsız: Radyatör sayısı ve tipi sonuçları etkilemez; tesisat genel davranışı ölçülür.
• Esnek raporlama: Uzaktan okuma, dönemsel profil ve hata alarmları kolaydır.

Kalorimetrede Sınırlamalar

• İlk yatırım ve montaj: Daire girişinde boru kesimi, T-parça, düz boru mesafesi koşulları gerekir; maliyet daha yüksektir.
• Hidrolik koşullara duyarlılık: Hava, tortu, manyetit ve filtre bakım eksikleri ölçüm kalitesini düşürür.
• Doğrulama ihtiyacı: Periyodik doğrulama ve pil/elektronik ömrü takibi gerektirir.

Isı Pay Ölçer ve Kalorimetre Karşılaştırması

Yaklaşım ve Ölçüm Birimi Açısından Farklar

Her iki cihaz da merkezi ısıtma giderlerini kullanıma göre dağıtmayı hedefler; ancak yaklaşım, ölçüm birimi ve uygulama farklıdır. Isı pay ölçer radyatör bazlı göreli tüketimi endekslerken, kalorimetre daire girişinde geçen akış ve ΔT üzerinden mutlak enerji hesaplar.

Farklar Tablosu

Hangi Durumda Hangisi Tercih Edilmeli?

• Yatay tesisatlı (her dairenin girişinde kolektör/hat bulunan) binalar: Kalorimetre genellikle en doğru çözümdür. Daire toplam tüketimi ölçülerek net faturalama yapılır.
• Dikey kolonlu (radyatörler farklı kolonlara bağlı) eski binalar: Her radyatöre erişim uygunsa ısı pay ölçer pratik ve ekonomiktir.
• Yoğun ortak alan ısı kaybı olan yapılar: Yönetim, bir ortak gider yüzdesi belirleyip kalanını ölçüme göre dağıtmalıdır; her iki cihazla da uygulanabilir.
• Şeffaf ve mutlak enerji birimi öncelikse: kWh temelli kalorimetre öne çıkar.
• Düşük bütçe ve hızlı devreye alma hedefleniyorsa: ısı pay ölçer daha uygun olabilir.

Uygulama İpuçları: Doğru Projelendirme ve Montaj

Ön Keşif ve Tesisat Analizi

Tesisat tipini (yatay/dikey), radyatör sayısını, şaft ve erişimi netleştirin; cihaz seçimini buna göre yapın.

Hidrolik Dengeleme

TRV ve debi ayarlı kollektörlerle akış dağılımını dengeleyin; pompa eğrisini sistem ihtiyacına göre ayarlayın.

Katsayı ve Konfigürasyon

Isı pay ölçerlerde K-faktörlerini üretici kataloğuna göre girin; kalorimetrede düz boru mesafesi, akış yönü, hava tahliyesi ve filtreyi ihmal etmeyin.

Uzaktan Okuma ve Veri Güvenliği

M-Bus/OMS uyumlu sayaç ve pay ölçerlerle saha okuma maliyetini azaltın; zaman damgası ve log kayıtlarını arşivleyin.

Faturalandırma ve Paylaştırma Prensipleri

Toplam yakıt gideri (doğalgaz faturası) genellikle iki bileşene ayrılır: ortak gider (tesisat kayıpları, kazan dairesi, sirkülasyon) ve ölçülebilir bireysel tüketim. Ortak gider, bina kararına veya mevzuata uygun sabit bir yüzde ile paylaştırılır; kalan tutar ısı pay ölçer endeksleri ya da kalorimetre kWh değerleri oranında kullanıcılar arasında dağıtılır.

Bakım, Doğrulama ve Yaşam Döngüsü

• Pil ve servis: Isı pay ölçerlerde pil ömrü birkaç ısıtma sezonunu kapsar; kalorimetrelerde hesaplayıcı/sensör pilleri periyodik izlenmelidir.
• Filtrasyon: Kalorimetre öncesinde pislik tutucu (Y tipi filtre) kullanın; tortu ve manyetit ölçüm hatalarını azaltır.
• Doğrulama/kalibrasyon: Yasal gerekliliklere göre periyodik doğrulama planı yapın; özellikle mekanik debimetreler için önemlidir.
• Yazılım ve arşiv: Okuma yazılımlarında dönemsel veri arşivini, alarm kayıtlarını ve müdahale loglarını tutun.

Enerji Verimliliği ve Kullanıcı Davranışları

Ölçülen ve adil biçimde paylaştırılan tüketim, kullanıcı davranışlarını olumlu etkiler. TRV kullanımı, gece-gündüz set sıcaklıklarının optimize edilmesi, kapı/pencere kaçaklarının azaltılması ve mahallere göre ısıtma; hem enerji verimliliğini artırır hem de fatura şoklarını önler.

Sık Yapılan Hatalar ve Kaçınma Yolları

• Radyatör kapatma/izolasyon müdahaleleri: Isı pay ölçer sonuçlarını çarpıtabilir; yönetim bilgilendirmesi ve periyodik kontroller önemlidir.
• Yanlış kalorimetre konumu: Akış yönü ters montaj, kısa düz boru mesafesi ve hava cebi ölçüm hatasına yol açar.
• Hidrolik dengesizlik: Üst katların ısınmaması, alt katların aşırı ısınması gibi şikâyetlerde debi ayarı ve pompa eğrisi gözden geçirilmelidir.
• Veri toplama eksikleri: Uzaktan okuma ayarları, saat-tarih senkronizasyonu ve dönem kapanış prosedürleri düzenli kontrol edilmelidir.

Özet

Tesisat yatay ve daire girişinde tek hat var mı? Evet → Kalorimetre daha uygun.
Tesisat dikey kolonlu ve radyatörler farklı kolonlarda mı? Evet → Isı pay ölçer pratik ve ekonomik.
Şeffaf ve mutlak enerji birimi öncelik mi? Evet → Kalorimetre tercih edin.
Bütçe ve montaj kolaylığı öncelik mi? Evet → Isı pay ölçer tercih edin.

Sonuç

Merkezi ısıtma sistemlerinde adil, anlaşılır ve sürdürülebilir faturalandırma için ısı pay ölçer ve kalorimetre iki güçlü araçtır. Doğru seçim, tesisat yapısı ve işletme önceliklerine göre değişir: kalorimetre yatay dağıtımda netlik ve şeffaflık sağlar; ısı pay ölçer ise dikey kolonlu binalarda düşük maliyetli ve hızlı kurulum avantajıyla öne çıkar. Uygun projelendirme, doğru montaj ve düzenli bakım sayesinde her iki çözüm de enerji verimliliğine katkı sunar, kullanıcı memnuniyetini artırır ve doğalgaz tüketiminde israfı azaltır.
