Klingrit Conta Ölçüleri Tablosu (DN – PN Flanş Contası Ölçü Rehberi)
Klingrit conta çeşitleri; mekanik tesisat, doğalgaz tesisatı, buhar tesisatı, yangın tesisatı, kızgın yağ sistemleri ve endüstriyel akışkan hatlarında en yaygın kullanılan sızdırmazlık elemanları arasında yer almaktadır. Özellikle flanşlı bağlantılarda kullanılan bu contalar; yüksek sıcaklık, basınç ve çeşitli akışkanlara dayanım sağlayarak sistem güvenliğinin korunmasına yardımcı olur.
Sektörde kullanıcılar bu ürünleri yalnızca “klingrit conta” olarak değil;
- Flanş contası
- Flanş arası conta
- Klingrit flanş contası
- DN PN conta
- Mekanik tesisat contası
- Buhar hattı contası
- Yangın tesisatı contası
- Doğalgaz flanş contası
gibi farklı isimlerle de aratmaktadır.
Bu içerikte doğalgaz.net olarak;
- Standart klingrit conta ölçülerini,
- DN ve PN karşılıklarını,
- Flanş contası seçim kriterlerini,
- Asbestli ve asbestsiz conta farklarını,
- Kullanım alanlarını
detaylı şekilde ele alıyoruz.
DN ve PN Nedir?
DN (Nominal Çap)
DN değeri borunun nominal çapını ifade eder. Flanş contalarında iç çap ölçüsü DN değerine göre belirlenmektedir.
- DN15 → 1/2”
- DN20 → 3/4”
- DN25 → 1”
- DN50 → 2”
- DN100 → 4”
- DN150 → 6”
PN (Basınç Sınıfı)
PN değeri ise flanşın basınç sınıfını ifade etmektedir.
- PN10
- PN16
- PN25
- PN40
PN değeri yükseldikçe flanş dış çapı ve dolayısıyla kullanılacak flanş contası ölçüsü değişebilmektedir. Bu nedenle yalnızca DN ölçüsüne göre değil, PN sınıfına göre de conta seçimi yapılmalıdır.

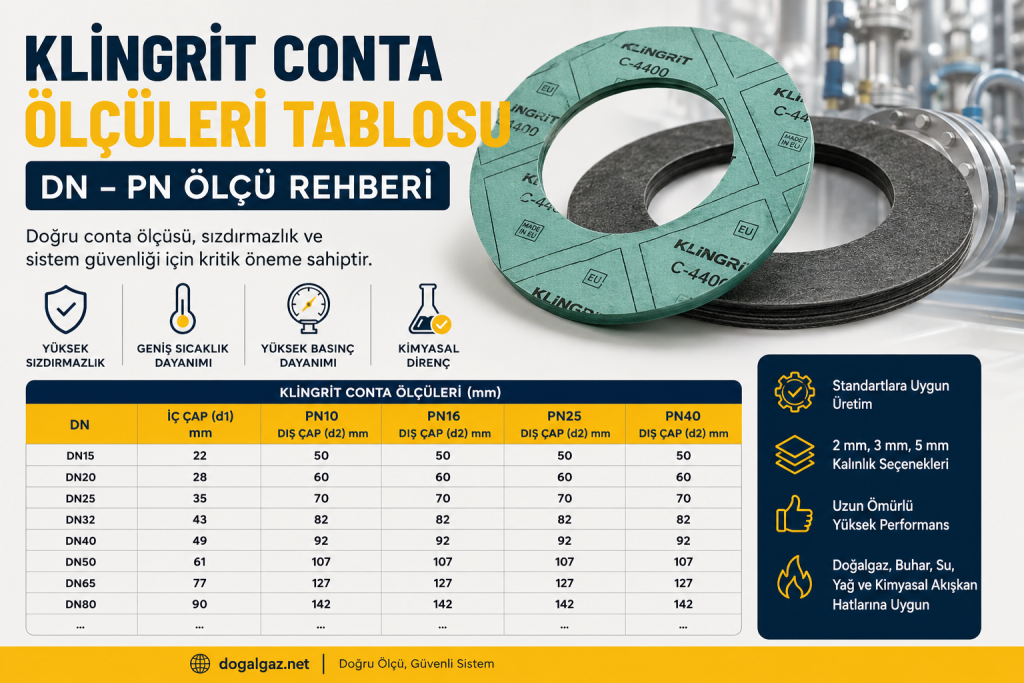

Standart Klingrit Flanş Contası Ölçüleri
| DN | Conta İç Çapı (d1) | PN10 Dış Çap | PN16 Dış Çap | PN25 Dış Çap | PN40 Dış Çap |
|---|---|---|---|---|---|
| DN15 | 22 mm | 50 mm | 50 mm | 50 mm | 50 mm |
| DN20 | 28 mm | 60 mm | 60 mm | 60 mm | 60 mm |
| DN25 | 35 mm | 70 mm | 70 mm | 70 mm | 70 mm |
| DN32 | 43 mm | 82 mm | 82 mm | 82 mm | 82 mm |
| DN40 | 49 mm | 92 mm | 92 mm | 92 mm | 92 mm |
| DN50 | 61 mm | 107 mm | 107 mm | 107 mm | 107 mm |
| DN65 | 77 mm | 127 mm | 127 mm | 127 mm | 127 mm |
| DN80 | 90 mm | 142 mm | 142 mm | 142 mm | 142 mm |
| DN100 | 115 mm | 162 mm | 162 mm | 168 mm | 168 mm |
| DN125 | 141 mm | 192 mm | 192 mm | 195 mm | 195 mm |
| DN150 | 169 mm | 218 mm | 218 mm | 225 mm | 225 mm |
| DN200 | 220 mm | 273 mm | 273 mm | 285 mm | 292 mm |
| DN250 | 274 mm | 328 mm | 330 mm | 342 mm | 353 mm |
| DN300 | 325 mm | 378 mm | 385 mm | 402 mm | 418 mm |
| DN350 | 368 mm | 438 mm | 445 mm | 458 mm | 475 mm |
| DN400 | 420 mm | 490 mm | 497 mm | 515 mm | 547 mm |
| DN500 | 520 mm | 595 mm | 618 mm | 625 mm | 628 mm |
Klingrit Conta Nedir?
Klingrit conta; yüksek sıcaklık, basınç ve çeşitli akışkanlara dayanıklı özel conta levhalarından üretilen bir flanş contası çeşididir. Flanş bağlantılarında iki metal yüzey arasında sızdırmazlık sağlamak amacıyla kullanılmaktadır.
Özellikle mekanik tesisat sistemlerinde, buhar hatlarında, sıcak su sistemlerinde, yangın tesisatlarında ve endüstriyel uygulamalarda uzun yıllardır güvenle tercih edilmektedir.
Asbestli ve Asbestsiz Klingrit Conta Farkı
Geçmiş yıllarda üretilen birçok klingrit conta içerisinde asbest kullanılmaktaydı. Bunun temel sebebi asbestin;
- yüksek sıcaklığa dayanıklı olması,
- yanmaz özellik göstermesi,
- esnek yapıya sahip olmasıdır.
Ancak ilerleyen yıllarda asbestin insan sağlığı açısından ciddi riskler oluşturduğu anlaşılmış ve birçok ülkede kullanımı yasaklanmıştır.
Modern Klingrit Contalar Asbestsizdir
Günümüzde kaliteli klingrit flanş contaları;
- aramid fiber,
- cam elyafı,
- karbon fiber katkılı malzemeler
kullanılarak asbestsiz şekilde üretilmektedir.
Özellikle modern mekanik tesisat ve endüstriyel uygulamalarda kullanılan flanş contalarının asbestsiz olması büyük önem taşımaktadır.
Klingrit Conta Kullanım Alanları
Mekanik Tesisat Sistemleri
Mekanik tesisat sistemlerinde kullanılan pompa, vana, kolektör, eşanjör ve flanşlı ekipman bağlantılarında klingrit conta kullanımı oldukça yaygındır.
- Kalorifer tesisatı
- Chiller tesisatı
- Soğutma sistemleri
- Kazan dairesi tesisatları
- Hidrofor sistemleri
- Sirkülasyon pompası bağlantıları
- Eşanjör bağlantıları
Buhar Tesisatı
Buhar tesisatları yüksek sıcaklık ve basınç altında çalışan sistemlerdir. Bu nedenle kullanılacak flanş contasının sıcaklık dayanımı büyük önem taşır.
- Buhar kazanları
- Kondenstop hatları
- Buhar kolektörleri
- Endüstriyel proses hatları
gibi alanlarda klingrit flanş contaları yaygın şekilde kullanılmaktadır.
Yangın Tesisatı
Yangın tesisatlarında bulunan flanşlı vana bağlantıları, çekvalfler, sprinkler kolektörleri ve pompa gruplarında klingrit contalar tercih edilmektedir.
Yangın tesisatlarında kaliteli ve dayanıklı flanş contası kullanılması sistem güvenliği açısından kritik öneme sahiptir.
Doğalgaz Tesisatı
Doğalgaz tesisatlarında kullanılan flanş bağlantılarında doğru conta seçimi büyük önem taşımaktadır.
- Doğalgaz ana kolon tesisatları
- Endüstriyel doğalgaz hatları
- Regülatör bağlantıları
- Brülör bağlantıları
- Vana istasyonları
gibi alanlarda uygun PN sınıfına sahip asbestsiz klingrit conta kullanılmalıdır.
Kızgın Yağ Tesisatı
Kızgın yağ sistemlerinde sıcaklık değerleri oldukça yüksek seviyelere ulaşabilmektedir. Bu nedenle kullanılan flanş contalarının yüksek sıcaklık dayanımına sahip olması gerekir.
Klingrit conta çeşitleri birçok kızgın yağ tesisatında güvenle kullanılmaktadır.
Basınçlı Hava Sistemleri
Kompresör tesisatları ve basınçlı hava hatlarında oluşabilecek hava kaçaklarını önlemek amacıyla flanş contaları kullanılmaktadır.
Doğru ölçüde seçilmiş klingrit conta;
- basınç kaybını azaltır,
- enerji verimliliğini artırır,
- kompresör yükünü azaltır.
Kimyasal ve Endüstriyel Akışkan Hatları
Bazı klingrit conta türleri;
- kimyasal akışkanlar,
- yağ sistemleri,
- endüstriyel proses hatları,
- sıcak su sistemleri
gibi uygulamalarda da kullanılabilmektedir.
Flanş Contası Seçerken Nelere Dikkat Edilmelidir?
- DN ölçüsü doğru seçilmelidir.
- PN değeri mutlaka kontrol edilmelidir.
- Sıcaklık dayanımı dikkate alınmalıdır.
- Akışkan türüne uygun conta kullanılmalıdır.
- Asbestsiz conta tercih edilmelidir.
- Conta kalınlığı sisteme uygun olmalıdır.
En Çok Kullanılan Flanş Contası Ölçüleri
Sahada en sık kullanılan klingrit flanş contası ölçüleri şunlardır:
- 50×22 mm conta
- 60×28 mm conta
- 70×35 mm conta
- 82×43 mm conta
- 92×49 mm conta
- 107×61 mm conta
- 127×77 mm conta
- 142×90 mm conta
- 162×115 mm conta
- 218×169 mm conta
- 273×220 mm conta
Sonuç
Klingrit conta ve flanş contası seçiminde yalnızca boru çapına göre hareket etmek yeterli değildir. Özellikle PN basınç sınıfı, sıcaklık değeri ve kullanılacak akışkan türü mutlaka dikkate alınmalıdır.
Yanlış seçilen flanş contaları;
- gaz ve akışkan kaçaklarına,
- basınç kayıplarına,
- sistem arızalarına,
- yüksek bakım maliyetlerine
neden olabilir.
Doğru seçilmiş kaliteli ve asbestsiz klingrit conta kullanımı ise;
- sistem güvenliğini artırır,
- işletme maliyetlerini düşürür,
- uzun ömürlü kullanım sağlar,
- bakım ihtiyacını azaltır.
Doğalgaz.net olarak mekanik tesisat, doğalgaz tesisatı, buhar tesisatı ve endüstriyel sistemlere yönelik teknik içerikler paylaşmaya devam ediyoruz.
