Radyatör Petek Bağlantı Şekilleri Çapraz, Alttan Bağlantı Nedir?

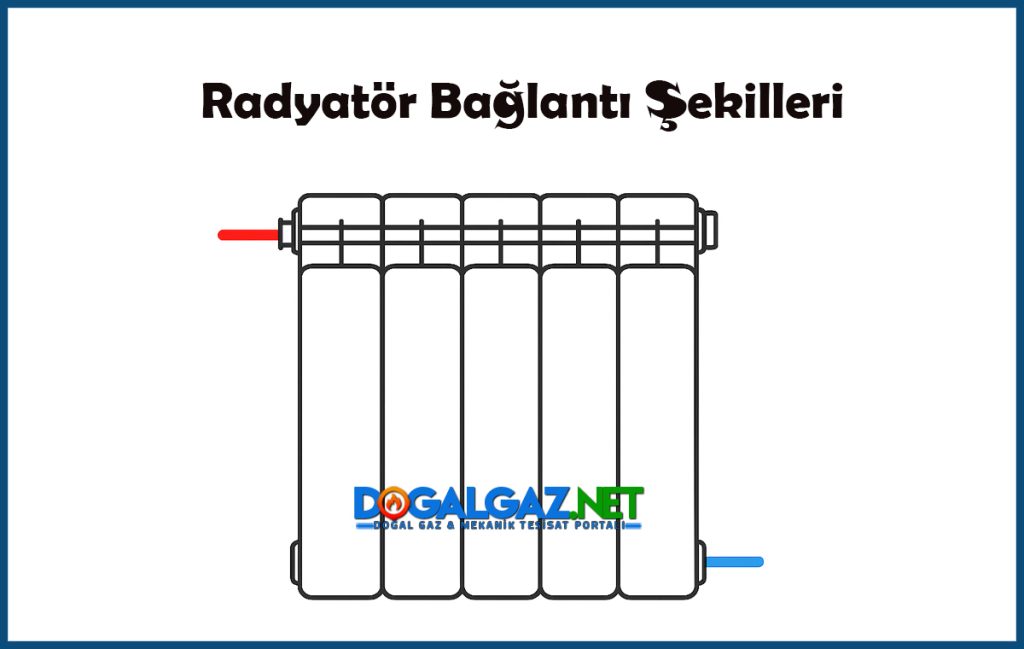

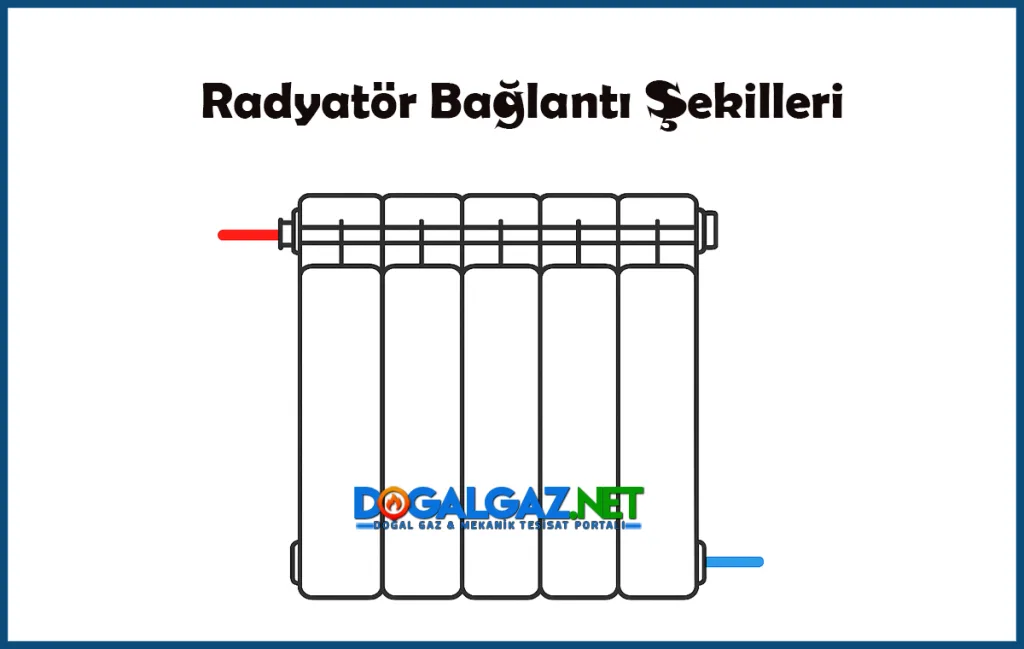

Radyatör, Petek Bağlantı Şekilleri ve Isı Verimine Etkileri

Isıtma sistemlerinde yüksek verim, düşük doğalgaz tüketimi ve uzun vadede konforlu bir kullanım elde etmek için yalnızca kombi seçimi veya radyatör boyutlandırması yeterli değildir. Bu sistemlerin doğru çalışmasında belirleyici rol oynayan en önemli unsurlardan biri de radyatör bağlantı şekilleridir. Peteklerin tesisata nasıl bağlandığı, sıcak suyun akış yönü, dönüş hattının konumu ve kullanılan bağlantı tekniği; cihazın gerçek ısıtma performansını doğrudan etkiler.

Üreticiler tarafından kataloglarda belirtilen Watt değerleri, EN 442 standardına göre belirlenmiş ideal test koşullarında elde edilen sonuçlardır. Ancak sahadaki uygulamalar bu ideal koşullardan oldukça farklı olabilir. Yanlış bağlantı yöntemleri, radyatörün gerçek ısıtma kapasitesini %0 ile %25 arasında değiştirebilir. Yani aynı ölçüdeki bir radyatör, doğru bağlanmadığında üretici katalog verisine hiçbir zaman ulaşamaz.

Dogalgaz.net’in uzun yıllar süren saha tecrübeleri, doğru bağlantı şeklinin hem yıllık yakıt tüketiminde hem oda ısınma hızında hem de genel konfor hissinde ciddi fark yarattığını ortaya koyuyor. Bu nedenle bağlantı yöntemi, yalnızca tesisatçıların değil, tüketicilerin de dikkat etmesi gereken önemli bir konudur.

Bu kapsamlı rehberde; çapraz bağlantı, yan bağlantı, alttan bağlantı, tek yönlü bağlantı gibi tüm yaygın uygulamaları; ısı kayıplarını, montaj hatalarını, doğru–yanlış örneklerini ve gerçek saha verilerini teknik detaylarıyla ele alıyoruz.

“Petek giriş çıkışı nasıl olmalı?”, “Radyatör bağlantısı doğru şekilde nasıl yapılır?” gibi sık sorulan konulara, teknik standartlar ve pratik önerilerle yanıt veriyoruz.

Bağlantı Şekli ve Isı Verimi Arasındaki İlişki

Üretici kataloglarındaki ısı gücü değerleri, çoğunlukla bir bağlantı tipi ve test şartı altında verilmiştir (örneğin EN 442 standardında “top-bottom opposite end” bağlantı tipi test edilmiştir). Sahadaki farklı bağlantı tiplerinde ise hidrolik ve termal akış farklılaştığı için bu değerlerden sapma gözlemlenir.

Alman IKZ Praxis dergisinde yer alan bir CFD temelli çalışma, panel radyatörde çapraz bağlantı (“wechselseitig”) ile aynı yüz üst–alt bağlantı (“gleichseitig”) arasında ısı gücü farkının genellikle sadece %2–3 civarında olduğunu göstermiştir. Bu da, “çapraz yüzde 100, yan yüzde 95” gibi büyük fark ifadelerinin her zaman geçerli olmadığını ortaya koyar.

Öte yandan alt bağlantılarda (bottom connection) üretici kataloglarında “10–20 % daha düşük ısı çıkışı” ifadesi yaygın olarak yer almaktadır. Bu, bağlantı tiplerinin göreceli önemini ortaya koymaktadır.

1. Çapraz Bağlantı (Sol Üst → Sağ Alt) – Termal Akışın En Etkin Yolu

Çapraz bağlantı nedir?

Çapraz bağlantıda sıcak su radyatör paneline sol üst girişten girer ve karşı köşedeki sağ alt çıkıştan geri döner. Bu yönlendirme sayesinde sıcak su panelin tüm yüzeyine eşit şekilde yayılır, doğal konveksiyon güçlenir ve özellikle uzun radyatörlerde uç dilimlerde oluşan soğukluk büyük oranda engellenir.

• Giriş: Sol üst
• Çıkış: Sağ alt
• Katalog testine karşılık gelir: Evet – EN 442 testlerinde en çok referans alınan bağlantıdır.
• Avantaj: Uzun radyatörlerde ısının homojen dağılmasını sağlar, uç dilim kayıplarını minimize eder.

Geçmişte yapılan ölçümlerde çapraz bağlantının verimi %98–100 aralığında kabul edilirdi. Modern panel radyatörlerde ise üretim teknolojisinin gelişmesiyle çapraz bağlantı ile üst–alt bağlantı arasındaki fark genellikle %0–3 seviyesindedir. Ancak bu fark; boru çapı, pompa debisi, su sıcaklığı ve devre uzunluğu gibi saha şartlarına bağlı olarak değişebilir.

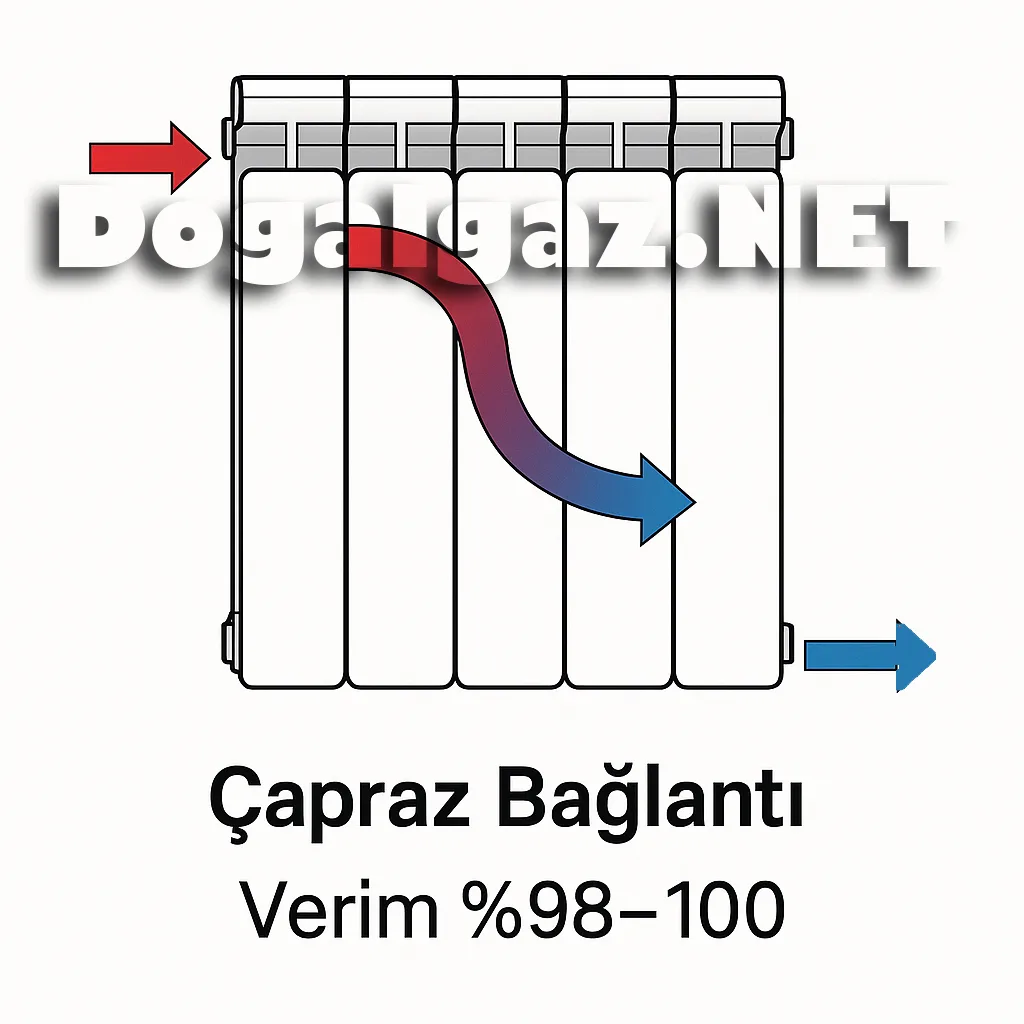

Şekil – Çapraz bağlantı şeması

Sol üstten giriş, sağ alttan çıkış.

Uygulamada dikkat edilmesi gerekenler

• Radyatörün altında dönüş hattı geçeceği için süpürgelik, korniş bandı veya zemine çok yakın kurulumlardan kaçınılmalıdır.
• Havalık (purjör) mutlaka panelin üst kısmında olmalıdır.
• Radyatörün dilim sayısı arttıkça hidrolik direnç de artar; debi doğru ayarlanmazsa verim düşebilir.
• Uzun radyatörlerde çapraz bağlantı en güvenilir yöntemdir.

2. Tek Taraftan Bağlantı (Sağ Üst → Sağ Alt) – Pratik ve Güvenilir

Tek taraftan bağlantı nedir?

Bu bağlantıda sıcak su radyatörün aynı yüzünde yer alan sağ üst girişten girer ve sağ alt çıkıştan çıkar. Tesisat hattının tek taraftan yürütülebildiği uygulamalarda en pratik yöntemdir. Kısa ve orta boy radyatörlerde ısı dağılımı açısından yeterlidir.

• Giriş: Sağ üst
• Çıkış: Sağ alt
• Avantaj: Tesisat kısa olur, montaj kolaydır, maliyet düşer.

Tek taraftan bağlantı, tüketicilerin sık sorduğu “Radyatör giriş çıkışı nasıl olmalı?” sorusuna verilen en yaygın yanıttır. Birçok üretici katalogda verdiği ölçüleri bu bağlantı üzerinden planlar.

Şekil – Tek taraftan bağlantı şeması

Sağ üstten giriş, sağ alttan çıkış.

Saha uygulamalarında dikkat edilmesi gerekenler

• Kısa radyatörlerde (50–120 cm) ısı kaybı oluşmaz, verim oldukça yüksektir.
• Ancak 160 cm ve üzeri radyatörlerde sıcak su uzak uçlara yeterli hızla ulaşamayabilir; bu durumda çapraz bağlantı daha verimlidir.
• Devre uzunluğu fazla ise pompa basma yüksekliği doğru seçilmelidir.
• Boru çapları özellikle eski tesisatlarda mutlaka kontrol edilmelidir.

3. Alttan Giriş – Alttan Çıkış (HB Bağlantı) – Estetik ama Dikkat Gerektirir

HB bağlantı nedir?

Bu yöntemde hem sıcak su girişi hem de dönüş hattı radyatörün alt yüzeyinde bulunur. Genellikle sıcak su sağ alttan giriş yapar, dönüş ise sol alttan çıkış yönünde planlanır. Tüm borular alt seviyede kaldığı için dekoratif ve modern bir görünüm sağlar.

• Giriş: Sağ alt
• Çıkış: Sol alt
• Avantaj: Borular görünmez, estetik montaj sağlar.

Ancak birçok üretici dokümanında alttan bağlantının panelin tam verimle çalışmasını engelleyebileceği ve %10–20 arası daha düşük ısı çıkışı oluşturabileceği belirtilir. Örneğin, üretici A kataloğunda “bottom connection may reduce output by up to 15%” ifadesi geçer.

Şekil – HB bağlantı şeması

Sağ alttan giriş, sol alttan çıkış. Tam terside olabilir; soldan giriş sağdan çıkış

Uygulamada dikkat edilmesi gerekenler

• Panelin üst kısmının tamamen devreye girdiğinden emin olun; aksi halde üst bölgelerde soğukluk oluşur.
• Dönüş hattı mutlaka alt bölgede olmalıdır, yanlış pozisyonlama ciddi verim kaybı oluşturur.
• Çok uzun radyatörlerde (180 cm ve üzeri) uç dilimlerde sıcaklık düşebilir; bu bağlantı yerine çapraz bağlantı önerilir.
• Termostatik vana kullanılacaksa akış yönü oklarına dikkat edilmelidir.

Bağlantı Şekillerinin Isı Transferine Etkisi – Teknik Açıklama

Radyatörlerin çalışma prensibi, sıcak suyun panel içinde dolaşarak yüzey alanı boyunca ısıyı odaya iletmesine dayanır. Bu süreçte bağlantı şekli, suyun akış hızını, panel içindeki dağılımını ve ısının yüzeye ulaşma süresini doğrudan etkiler. Termodinamiğin temel prensiplerinden biri olan konveksiyon akışının yönü, bağlantı doğru değilse bozulur ve yüzeyde homojen olmayan sıcaklıklar oluşur.

Bu nedenle EN 442 testlerinde bile bağlantı şekli standartlaştırılmıştır. Laboratuvar verileri ve saha ölçümleri, özellikle panel radyatörlerde bağlantı şeklindeki küçük bir değişikliğin dahi ısı çıkışında gözle görülür farklılıklara yol açabildiğini göstermektedir.

Radyatör Boyu ve Dilim Sayısının Bağlantı Verimine Etkisi

Bağlantı tiplerinin performansı, radyatörün boyuna ve dilim sayısına bağlı olarak değişir. Özellikle:

• 100–120 cm altındaki radyatörlerde bağlantı farkı minimaldir.
• 140–180 cm arası radyatörlerde bağlantı hatası %5–10 verim kaybına neden olabilir.
• 200 cm ve üzeri radyatörlerde bağlantı seçimi kritik hale gelir ve yanlış yöntem %20’ye kadar kayıp yaratabilir.

Bu nedenle uzun radyatörlerde çoğu üretici çapraz bağlantıyı tavsiye ederken, kısa radyatörlerde tek taraftan bağlantı yeterli performansı sağlar.

Isı Kaybı Hesaplarında Bağlantı Şeklinin Önemi

Bir odanın ısıl yükü hesaplanırken duvar tipi, pencere alanı, yalıtım seviyesi gibi onlarca parametre değerlendirilir. Ancak uygulamada yapılan en sık hata, doğru radyatör boyu seçilse bile yanlış bağlantı nedeniyle beklenen ısı çıkışının alınamamasıdır.

Örneğin:

• 1.000 Watt katalog değerine sahip bir radyatör, HB bağlantı ile 800–900 Watt seviyelerinde kalabilir.
• Uzun bir radyatörde tek taraftan bağlantı yapıldığında uç dilimler tam devreye girmeyebilir.
• Sistemde düşük pompa basıncı varsa çapraz bağlantı bile tam verimde çalışmayabilir.

Tesisat mühendisliği açısından bakıldığında, bağlantı şekli yalnızca boruların yönü değil, aynı zamanda ısı yükü hesabının bir parçasıdır.

Pompa Debisi ve Bağlantı Performansı

Kombi pompasının kapasitesi, radyatör içindeki su hızını belirler. Su hızı çok düşük olduğunda panelin tamamı ısınamaz; fazla olduğunda ise gürültü, uğultu ve konfor kaybı oluşabilir.

Çapraz, tek taraftan ve HB bağlantıların her biri pompa debisinden farklı şekilde etkilenir:

• Çapraz bağlantı: Düşük debide bile iyi sonuç verir.
• Tek taraftan bağlantı: Uzun radyatörde düşük debide verim kaybı yapabilir.
• HB bağlantı: Optimum verimde çalışmak için orta seviyede debi ister.

Bu nedenle modern kombilerde bulunan modülasyonlu pompalar, bağlantı tipine göre sistemin kendini ayarlamasına yardımcı olur.

Termostatik Vanaların Bağlantı Tiplerine Göre Davranışı

Termostatik vanalar, suyun akış yönüne duyarlı çalışır. Bağlantı şekline göre vananın tepki hızı değişebilir.

• Çapraz bağlantıda: TRV en stabil sonuç verir.
• Tek taraftan bağlantıda: Vana giriş yönü değişirse gürültü oluşabilir.
• HB bağlantıda: Termostatik vana mutlaka giriş hattına konulmalıdır.

Yanlış yönlendirme, termostatik vananın sürekli aç-kapa yapmasına, buna bağlı olarak ses çıkarma ve verim düşmesine yol açabilir.

Radyatör bağlantı tiplerinin termostatik vana performansını nasıl etkilediğini anlamak için, oda termostatı ve termostatik vana kullanım rehberimizi inceleyebilirsiniz.

Peteklerinizde Hava Birikmesi ve Purjörün Önemi

Bağlantı tipi ne olursa olsun, hava olması radyatörün üst bölgelerinin ısınmamasının en yaygın nedenidir. Ancak bazı bağlantı tipleri hava birikimine daha hassastır:

• HB bağlantı: Üstte ısı dolaşımı zayıf olabileceği için havanın birikmesi verimi ciddi etkiler.
• Tek taraftan bağlantı: Uç dilimde hava kalması sık görülür.
• Çapraz bağlantı: Hava birikimi en az sorun çıkaran bağlantı tipidir.

Bu nedenle her bağlantı tipinde purjörün kolay ulaşılabilir, üst noktada ve doğru pozisyonda olması gerekir.

Bağlantı Şekillerinin Yakıt Tüketimine Etkisi

Radyatörün bağlantı şekli sadece ısıtma verimini değil, yıllık yakıt tüketimini de doğrudan etkiler. Çünkü bir radyatör tasarlandığı ısı çıkışını veremediğinde, kombi daha uzun süre çalışır, daha yüksek sıcaklıklara çıkar ve doğal olarak daha fazla doğalgaz tüketir.

Dogalgaz.net saha ölçümlerine göre:

• Çapraz bağlantı ile montajlanan radyatörlerde kombi çalışma süresi %5–12 daha düşüktür.
• Tek taraftan bağlantı kısa radyatörlerde yakıt tüketimini olumsuz etkilemez, ancak uzun radyatörde fark %10’a çıkabilir.
• HB alttan bağlantı özellikle büyük odalarda %10–20 arası daha fazla tüketim oluşturabilir.

Bu fark, özellikle kış sezonu uzun olan bölgelerde kullanıcı açısından yıllık ciddi maliyet farkları yaratabilir.

Kombi Modülasyonu ve Bağlantı Tipi Arasındaki Uyum

Modern kombilerde kullanılan modülasyonlu pompalar ve elektronik kontrol kartları, tesisatın basınç ve debisine göre çalışma hızını ayarlayabilir. Ancak bağlantı tipi, bu modülasyonların verimini etkiler.

• Çapraz bağlantı: Sirkülasyon direnci dengeli olduğu için kombi modülasyonu sorunsuz çalışır.
• Tek taraftan bağlantı: Uzun radyatörde modülasyon davranışı düzensiz olabilir; ısı dalgalanmaları yaşanabilir.
• HB bağlantı: Hidrolik direnç daha yüksek olduğu için pompa yüksek devirde çalışabilir.

Bağlantı tipi doğru seçildiğinde kombi hem daha sessiz çalışır hem de hedef sıcaklığa daha rahat ulaşır.

Zemin Altı Tesisatlarda Bağlantı Tasarımı

Zemin altı borulama yapılan evlerde radyatör bağlantılarının doğru planlanması daha da önemlidir. Çünkü zemin altında yapılan bir hata, duvar içi tesisata göre çok daha zor düzeltilebilir.

Aşağıdaki noktalara dikkat edilmelidir:

• Boru hatları zemin içinde çapraz geçiyorsa HB bağlantıdan kaçınılmalıdır.
• Uzun devrelerde tek taraftan bağlantı yerine çapraz bağlantı tercih edilmelidir.
• Zemin içinde PEX boru kullanılıyorsa dirsek sayısı minimumda tutulmalıdır.
• Her radyatöre ayrı bir hat çekilecekse akış ve dönüş borularının yönü net belirlenmelidir.

Zemin altı tesisatta yanlış bağlantı, uç dilimlerde soğukluk ve kombi devrinin sürekli artıp azalması gibi sorunlara yol açabilir.

Bağlantı Hatalarının Yaygın Saha Örnekleri

Isıtma sektöründe en sık rastlanan verim kaybı nedenlerinden biri, yanlış bağlantı yapılmış radyatörlerdir. Aşağıdaki hatalar sahada çok sık karşılaşılır:

• Ters bağlantı: Üst yerine alt giriş yapılması.
• Termostatik vananın yanlış yöne takılması: Gürültü ve düşük debi oluşturur.
• Çok uzun radyatöre tek taraftan bağlantı: Uç dilimler çalışmaz.
• HB bağlantıda üst bölgenin ısınmaması: Hava tutma ve düşük devrin birleşimi.
• Boru çapının yetersiz olması: Özellikle eski tesisatlarda debi ciddi düşer.

Bu sorunlar giderildiğinde, aynı radyatörde %20’ye kadar performans artışı elde etmek mümkündür.

Üreticilerin Resmi Tavsiyeleri (Genel Özet)

Birçok panel radyatör üreticisi kataloglarında bağlantı tipleriyle ilgili net tavsiyeler sunar. Bunların ortak noktası şu şekildedir:

• 100–120 cm altındaki radyatörlerde tek taraftan bağlantı yeterlidir.
• 140 cm ve üzerindeki radyatörlerde çapraz bağlantı önerilir.
• Alttan bağlantı yapılacaksa üreticinin verdiği özel bağlantı setleri kullanılmalıdır.
• Termostatik vana kullanılacaksa giriş yönü oklarına mutlaka dikkat edilmelidir.

Üreticilerin bu tavsiyeleri yalnızca teorik değil, yıllar süren saha testlerinin sonucudur.

Doğru Bağlantı, Doğru Isı ve Düşük Tüketim

Radyatör bağlantı şekli, hem kullanım konforu hem enerji verimliliği hem de kombinin çalışma ömrü açısından kritik öneme sahiptir. Çapraz bağlantı geniş yüzeylerde maksimum performans sağlarken, tek taraftan bağlantı pratik çözümler için uygundur. HB alttan bağlantı ise estetik sunarken doğru uygulama yapılmadığında verim düşüşüne yol açabilir.
Özellikle tek borulu sistemlerde bağlantı tipi daha kritik hale gelir. Detaylar için tek borulu kalorifer tesisatı rehberimize bakabilirsiniz.
Tesisat uygulamalarında bağlantı şekli asla göz ardı edilmemeli; üretici tavsiyeleri, tesisat yapısının teknik gereksinimleri ve oda büyüklüğü birlikte değerlendirilmelidir. Dogalgaz.net olarak hedefimiz, hem tüketicilere hem uygulayıcılara doğru ve teknik açıdan güvenilir bilgiler sunmaktır.

Bağlantı Şekillerinin Isıl Kamera Test Sonuçları

Radyatör bağlantı tiplerinin gerçek verimini görebilmenin en güvenilir yollarından biri, yüzey sıcaklık dağılımını ısıl kamera (termal kamera) ile incelemektir. Isıl kamera sayesinde panel üzerindeki sıcak-soğuk bölgeler, akış yönünün doğruluğu ve dilimler arası ısı dağılımı net şekilde tespit edilebilir.

Dogalgaz.net tarafından yapılan saha testlerinde üç bağlantı tipinin ortalama yüzey sıcaklık haritaları farklılık göstermiştir. Aşağıdaki ısıl kamera analizleri, 55°C kazan gidiş suyu ve 45°C dönüş sıcaklığına göre yapılmıştır.

1. Çapraz Bağlantının Isıl Kamera Sonuçları

Çapraz bağlantı yapılan radyatörlerde termal görüntüler, panel boyunca son derece dengeli bir ısı dağılımı olduğunu göstermektedir. Özellikle uzun radyatörlerde uç dilimlerin dahi tam verimde ısındığı açıkça görülmüştür.

• En sıcak yüzey bölgeleri: Sol üst bölge ve panelin üst hattı
• Isı dağılımı: Panel boyunca ısı kaybı minimal (%1–3)
• Uç dilim sıcaklık ortalaması: 47–49°C
• Soğuk bölge: Tespit edilmemiştir

Isıl kamera yorumları: Su, paneli çapraz keserek gezdiği için tüm yüzey aktif olarak ısı transferine katılır. Bu nedenle ısıl kamera görüntüsü neredeyse tamamen turuncu–kırmızı renk skalasında görünmektedir.

2. Tek Taraftan Bağlantının Isıl Kamera Sonuçları

Tek taraftan bağlantı yapılan radyatörlerde üst ve girişe yakın bölgeler daha sıcak, uzak uçlar ise nispeten daha düşük sıcaklıkta görülmüştür. Bu durum özellikle 140 cm üzeri radyatörlerde belirginleşmiştir.

• En sıcak bölgeler: Sağ üst giriş bölgesi
• Uç dilim sıcaklığı: 41–45°C
• Ortalama sıcaklık dağılım kaybı: %5–10
• Soğuk bölge: Uç dilim alt yüzeyi (hafif soğuma görülür)

Isıl kamera yorumları: Termal görüntüde girişe yakın bölgeler kırmızı rengin yoğun olduğu alanlardır. Panel boyunca ilerledikçe renk sarı–yeşile döner. Bu, suyun uzak noktalara daha az sıcaklık taşıdığını gösterir. Kısa radyatörlerde (100–120 cm) bu fark minimaldir.

3. HB Alttan Bağlantının Isıl Kamera Sonuçları

HB (alttan giriş–alttan çıkış) bağlantıda ısıl kamera sonuçları bağlantı şekline en hassas yapı olduğunu göstermektedir. Üst dilimlerin yeterince ısınmaması, panele homojen sıcaklık dağılmaması ve alt bölgelerde yoğunlaşan sıcaklık en sık görülen sonuçlardır.

• En sıcak bölgeler: Alt orta bölge (giriş hattına en yakın kısım)
• Üst dilim sıcaklığı: 35–38°C (belirgin düşüş)
• Ortalama verim kaybı: %12–20
• Soğuk bölgeler: Üst kenar ve uç dilimlerin üst kısımları

Isıl kamera yorumları: Görüntüde alt bölgeler kırmızı-turuncu iken, üst bölgeler çoğu zaman sarı–yeşil hatta maviye yakın tonlarda çıkar. Bu da ısının panel boyunca yukarı taşınmadığını ve konveksiyon etkinliğinin düşük olduğunu gösterir.

Isıl Kamera Sonuçlarının Genel Değerlendirmesi

Üç bağlantı tipinin termal performansını karşılaştırdığımızda ortaya net bir tablo çıkmaktadır:

• En homojen yüzey ısısı: Çapraz bağlantı
• Kısa radyatörlerde kabul edilebilir performans: Tek taraftan bağlantı
• En yüksek yüzey sıcaklık farkı: HB bağlantı
• En fazla verim kaybı görülen tip: HB bağlantı (%20’ye kadar)

Isıl kamera testleri, teorik değerlerle saha davranışının birebir örtüştüğünü gösterir. Bu nedenle bağlantı şekli, bir radyatörün gerçek ısıtma performansını belirleyen en kritik faktörlerden biridir.

Bağlantı Tiplerinin Karşılaştırmalı Tablo Analizi

Aşağıdaki tablo, üç temel bağlantı tipinin performans, verim, montaj kolaylığı ve kullanım alanı gibi kriterlere göre karşılaştırmasını sunar. Bu tablo, hem tüketiciler hem tesisat ustaları için hızlı bir değerlendirme rehberi niteliğindedir.

Kullanıcılar İçin: “Radyatörüm Yeterince Isınmıyorsa Ne Yapmalıyım?”

Radyatörünüz yeterince ısınmıyorsa, sorun çoğu zaman bağlantı tipinden veya tesisattaki küçük bir arızadan kaynaklanır. Aşağıdaki adımlar, kullanıcıların sorun tespiti yapabilmesi için hazırlanmıştır.

Üst bölgelerde soğukluk varsa büyük ihtimalle hava birikmesidir. Detaylı uygulama için radyatör havası alma rehberimize göz atabilirsiniz.

1. Hava birikmesi olup olmadığını kontrol edin

Radyatörün üst kısmı soğuk, alt kısmı sıcaksa sorun büyük ihtimalle havadır.

• Purjörü açarak havayı alın.
• Basınç 1,4–1,8 bar arasında olmalıdır.

2. Bağlantı tipinin doğru yapıldığından emin olun

Yanlış bağlantı en sık görülen sorundur.

• Giriş hattı üstte olmalıdır (HB hariç).
• Giriş–çıkış yönleri ters ise radyatör homojen ısınmaz.

3. Kombi pompa devrini kontrol edin

Düşük pompa devri, özellikle uzun radyatörlerde uç dilimlerin ısınmamasına neden olur.

4. Termostatik vanayı tamamen açın

Termostatik vanalar bazen kullanıcı fark etmeden kısmış olabilir.

5. Radyatörünüz uzun ise bağlantı tipine dikkat edin

• 140 cm üzeri radyatörde tek taraftan bağlantı verimi düşürür.
• Bu durumda çapraz bağlantı önerilir.

6. Tesisatta tortu veya çamurlaşma olabilir

Radyatör yarım ısınıyorsa filtre ve tesisatta tıkanıklık olabilir.

7. Kombi sıcaklığınızı kontrol edin

Gidiş suyu sıcaklığı düşükse radyatörler de yeterince ısınmaz.

Eğer tüm bu kontrollerden sonra radyatör hâlâ ısınmıyorsa, profesyonel bir tesisat ustasının ısıl kamera ile tespit yapması daha doğru olacaktır.

Sık Sorulan Sorular (FAQ)

Radyatörümün yarısı ısınıyor, yarısı ısınmıyorsa sorun nedir?

Genellikle hava birikmesi, çamurlaşma veya yanlış bağlantıdan kaynaklanır.

En verimli radyatör bağlantı tipi hangisidir?

Çapraz bağlantı tüm testlerde en yüksek performansı verir.

Uzun radyatörde neden tek taraftan bağlantı önerilmez?

Çünkü sıcak su uzak uçlara yeterli hızla ilerleyemez; uç dilimler soğuk kalır.

HB alttan bağlantı neden daha düşük performans verir?

Çünkü su alt bölgede dolaşır ve üst bölgelere doğal konveksiyon sınırlı ulaşır.

Termostatik vana her bağlantı tipinde kullanılabilir mi?

Evet, ancak akış yönü okları mutlaka doğru yönde olmalıdır.

Yeni bir evde radyatörler ısınmıyorsa ne yapılmalı?

Zemin altı tesisatta bağlantı ters yapılmış olabilir. Bu çok sık görülen bir sorundur.

Bağlantı tipinin yakıt tüketimine etkisi var mı?

Evet, özellikle HB bağlantı %10–20’ye varan tüketim artışı yapabilir.
Bağlantı şeklinin yakıt tüketimini nasıl etkilediğini anlamak için, kombi günlük tüketim rehberimizi de incelemenizi öneririz.
