Panel Radyatör Nedir? Tip 11, Tip 21, Tip 22 ve Tip 33 Radyatör Seçimi

Panel radyatör, sıcak sulu ısıtma sistemlerinde kombi, kazan veya ısı pompası tarafından ısıtılan tesisat suyunun taşıdığı ısı enerjisini bulunduğu ortama aktaran ısıtma elemanıdır. Türkiye’de günlük kullanımda çoğunlukla kalorifer peteği veya kısaca petek olarak adlandırılır.

Panel radyatörler konutlarda, iş yerlerinde, ofislerde, kamu binalarında ve merkezi ısıtma sistemlerinde uzun yıllardır kullanılan, basit yapılı ve güvenilir ısıtma elemanlarıdır. Ancak dışarıdan birbirine benzeyen her panel radyatör aynı ısıtma kapasitesine sahip değildir. Radyatörün tipi, panel ve konvektör sayısı, yüksekliği, uzunluğu, tesisat suyunun sıcaklığı ve odanın tasarım sıcaklığı radyatörün gerçek ısıl gücünü doğrudan etkiler.

Bu nedenle doğru radyatör seçimi yalnızca “oda kaç metrekare?” veya “kaç metre petek takalım?” sorularıyla yapılamaz. Teknik olarak doğru yöntem, önce mekânın ısı kaybını Watt (W) cinsinden belirlemek, ardından kullanılacak tesisat sıcaklığında bu ısı kaybını karşılayabilecek panel radyatörü seçmektir.

Panel Radyatör Nedir?

Panel radyatör, genellikle preslenmiş çelik saclardan imal edilen ve içerisinde sıcak tesisat suyunun dolaşabileceği kanallar bulunan bir ısı yayıcıdır. Sıcak su radyatör içerisinde dolaşırken metal yüzeyleri ısıtır; radyatör yüzeyi ve varsa konvektör kanatları da bu enerjiyi oda havasına ve çevredeki yüzeylere aktarır.

Burada önemli bir teknik ayrım vardır: Radyatör kendi başına ısı üretmez. Isı enerjisi kombi, kazan, ısı pompası veya başka bir ısı üreticisinde sisteme kazandırılır. Radyatörün görevi, tesisat suyuyla taşınan bu enerjinin kullanılacak mekâna aktarılmasıdır.

Modern çelik panel radyatörlerde görünen panel yüzeylerine ek olarak radyatörün arka tarafında veya iki panel arasında bulunan kıvrımlı metal konvektör kanatları kullanılabilir. Bu kanatlar ısı transfer yüzeyini büyüterek aynı yükseklik ve uzunluktaki radyatörden daha yüksek ısıl güç elde edilmesine yardımcı olur.

Panel Radyatör Nasıl Çalışır?

Panel radyatörlü bir sıcak sulu ısıtma sisteminde kombi veya kazan tarafından ısıtılan su borular vasıtasıyla radyatöre taşınır. Sıcak su radyatörün içerisindeki kanallardan geçerken enerjisinin bir kısmını çelik gövdeye aktarır. Isınan radyatör ise bu enerjiyi bulunduğu ortama verir.

Panel radyatörde ısı transferi temel olarak üç fiziksel mekanizmayla gerçekleşir:

İletim – Kondüksiyon

Sıcak tesisat suyundan radyatörün metal gövdesine gerçekleşen ısı geçişidir. Su kanalları ile çelik radyatör yüzeyi arasındaki enerji transferinin önemli kısmı bu şekilde gerçekleşir.

Konveksiyon – Taşınım

Radyatör yüzeyi ve konvektör kanatları çevresindeki havayı ısıtır. Isınan havanın yoğunluğu azalır ve yukarı doğru hareket eder. Bunun yerine radyatörün alt bölümünden daha soğuk oda havası gelir. Böylece radyatör çevresinde sürekli bir doğal hava dolaşımı meydana gelir.

Panel radyatörlerde kullanılan konvektör kanatlarının temel amacı, havayla temas eden yüzey alanını artırarak bu doğal konveksiyon etkisini güçlendirmektir.

Radyasyon – Işınım

Radyatörün sıcak yüzeyi aynı zamanda çevredeki duvar, zemin, eşya ve insanlara ışınım yoluyla ısı aktarır. Bu nedenle panel radyatörlerin çalışma prensibini yalnızca “havayı ısıtır” şeklinde açıklamak eksik kalır. Gerçekte konveksiyon ve radyasyon birlikte gerçekleşir.

Panel ve Konvektör Nedir?

Tip 11, Tip 21, Tip 22 veya Tip 33 gibi ifadeleri anlayabilmek için önce panel ile konvektör arasındaki farkı bilmek gerekir.

Panel Nedir?

Panel, sıcak tesisat suyunun dolaştığı kanalları oluşturan temel çelik radyatör yüzeyidir. Bir panel radyatörde bir, iki veya üç panel bulunabilir.

Konvektör Nedir?

Konvektör, panel yüzeyinin arkasına veya panellerin arasına yerleştirilen kıvrımlı metal kanat grubudur. Konvektörün temel görevi ısı transfer yüzey alanını artırmaktır.

Panel ve konvektör sayısı arttıkça aynı yükseklik ve uzunluktaki radyatörden alınabilecek ısıl güç genel olarak artar. Bunun karşılığında radyatörün toplam derinliği de büyür.

Panel Radyatör Tip Numaraları Ne Anlama Gelir?

Panel radyatörlerde kullanılan iki haneli tip kodunun basit bir mantığı vardır:

• İlk rakam panel sayısını,
• İkinci rakam konvektör kanat grubu sayısını ifade eder.

Örneğin Tip 22 panel radyatör iki panel ve iki konvektör grubundan oluşur. Tip 11’de bir panel ve bir konvektör; Tip 33’te ise üç panel ve üç konvektör grubu bulunur.

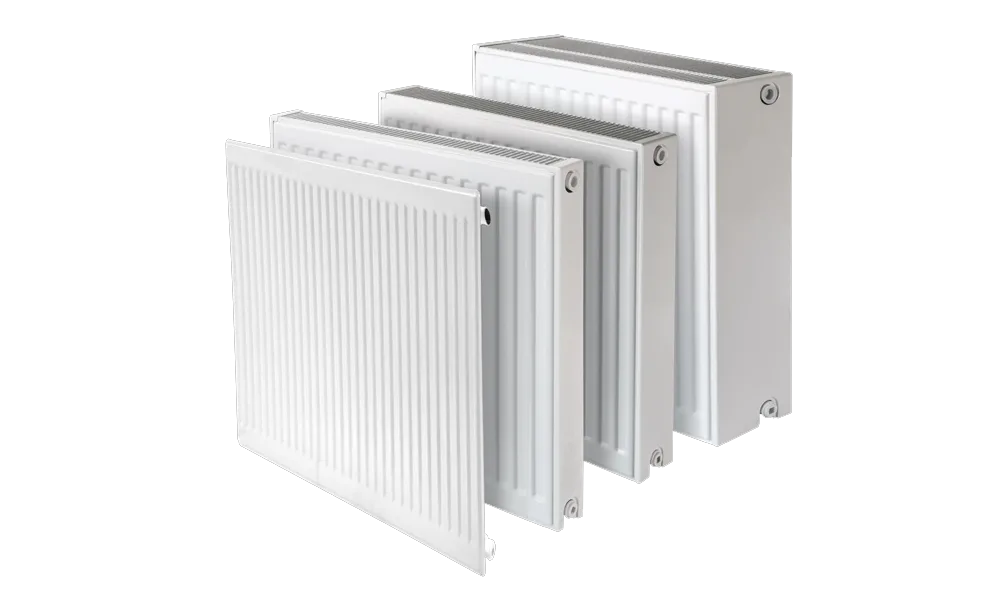

Panel Radyatör Çeşitleri: Tip 10, 11, 21, 22 ve 33

Tip 10 Panel Radyatör

Tip 10 radyatör yalnızca bir panelden oluşur ve konvektör kanadı bulunmaz. Bu nedenle oldukça ince bir gövde yapısına sahiptir. Aynı yükseklik ve uzunluktaki konvektörlü radyatörlerle karşılaştırıldığında ısıl gücü daha düşüktür.

Yüksek ısıl güç gerekmeyen veya radyatör derinliğinin mümkün olduğunca az olması istenen uygulamalarda değerlendirilebilir.

Tip 11 Panel Radyatör

Tip 11 radyatörde bir panel ve bir konvektör grubu bulunur. Konvektör kanatları sayesinde Tip 10’a göre daha fazla ısı transfer yüzeyine sahiptir.

İnce yapıya ihtiyaç duyulan koridorlar, düşük ısı kayıplı odalar veya duvardan fazla çıkıntı istenmeyen alanlarda kullanılabilir. Ancak seçimin yalnızca oda büyüklüğüne göre yapılması doğru değildir; radyatörün Watt değeri mekânın hesaplanan ısı kaybını karşılamalıdır.

Tip 21 Panel Radyatör

Tip 21 radyatörde iki panel ve bir konvektör grubu bulunur. İki panel sayesinde Tip 11’e göre daha fazla etkin yüzeye sahip olurken yalnızca bir konvektör grubu kullanılmasıyla Tip 22’den ayrılır.

Tip 11’in kapasitesinin yetersiz kaldığı fakat Tip 22’nin derinliğinin veya kapasitesinin gerekli olmadığı uygulamalarda uygun bir alternatif olabilir.

Tip 22 Panel Radyatör Nedir?

Tip 22 panel radyatör, iki panel ve iki konvektör grubundan oluşur. Türkiye’deki konut tipi sıcak sulu kalorifer tesisatlarında en sık karşılaşılan panel radyatör tiplerinden biridir.

İki panel ve iki konvektör kullanılması, makul bir gövde derinliği içerisinde yüksek ısı transfer yüzeyi oluşturur. Bu nedenle kapasite, fiziksel ölçü ve montaj alanı açısından birçok standart konut uygulamasında dengeli bir çözüm sunar.

Tip 22 radyatör örneğini ürün ölçüleriyle incelemek isteyenler E.C.A. nem hazneli 600 mm panel radyatör modellerine göz atabilir.

Ancak “Tip 22 her oda için en iyi radyatördür” şeklinde genel bir kural yoktur. Doğru radyatör tipi, odanın hesaplanan ısı kaybı ve sistemin çalışma sıcaklıkları esas alınarak belirlenmelidir.

Tip 33 Panel Radyatör

Tip 33 radyatörde üç panel ve üç konvektör grubu bulunur. Aynı yükseklik ve uzunluk içerisinde yüksek ısı transfer yüzeyi oluşturabildiğinden, duvar uzunluğunun kısıtlı ancak gerekli ısıl gücün yüksek olduğu uygulamalarda avantaj sağlayabilir.

Bunun karşılığında Tip 33 radyatörlerin gövde derinliği Tip 22 ve daha ince tiplere göre daha fazladır. Bu nedenle yalnızca kapasite değil, duvardan çıkıntı, perde ve mobilya yerleşimi gibi mimari koşullar da dikkate alınmalıdır.

Tip 21 ile Tip 22 Radyatör Arasındaki Fark Nedir?

Tip 21 ve Tip 22 radyatörlerin her ikisinde de iki panel bulunur. Temel fark konvektör sayısıdır:

• Tip 21: 2 panel + 1 konvektör
• Tip 22: 2 panel + 2 konvektör

Aynı üreticinin aynı seri, yükseklik ve uzunluktaki modelleri karşılaştırıldığında Tip 22, ikinci konvektör grubunun sağladığı ek yüzey sayesinde genel olarak Tip 21’den daha yüksek ısıl güce sahiptir.

Ancak bir radyatörü yalnızca “daha güçlü” olduğu için seçmek doğru değildir. Gerekli kapasiteyi daha uzun veya farklı yükseklikte bir Tip 21 karşılayabiliyorsa, montaj şartlarına göre Tip 21 de doğru mühendislik çözümü olabilir.

Tip 11 ile Tip 22 Radyatör Arasındaki Fark Nedir?

Tip 11 radyatörde bir panel ve bir konvektör, Tip 22 radyatörde ise iki panel ve iki konvektör bulunur.

Bu nedenle aynı üretici, seri, yükseklik ve uzunlukta Tip 22 radyatörün ısıl gücü Tip 11’e göre daha yüksektir. Buna karşılık Tip 11 daha ince bir gövdeye sahiptir.

Örneğin 1000 mm uzunluğundaki Tip 11 ve 1000 mm uzunluğundaki Tip 22 radyatörün uzunlukları eşit olsa bile kapasiteleri eşit değildir. Bu nedenle radyatör karşılaştırması yalnızca “kaç metre?” üzerinden yapılmamalıdır.

Tip 22 ile Tip 33 Radyatör Arasındaki Fark Nedir?

Tip 22 radyatörde iki panel ve iki konvektör, Tip 33 radyatörde üç panel ve üç konvektör bulunur. Tip 33 daha fazla ısı transfer yüzeyine sahip olduğundan aynı yükseklik ve uzunluk içerisinde daha yüksek kapasite sağlayabilir.

Tip 33 özellikle radyatör yerleştirilebilecek duvar uzunluğunun sınırlı olduğu fakat yüksek ısı ihtiyacının bulunduğu mekânlarda önemli bir seçenek haline gelir.

Bununla birlikte radyatörün duvardan daha fazla çıkıntı yapması, ağırlığının artması ve montaj alanının uygun olması gerektiği unutulmamalıdır.

Panel Radyatörün Isıtma Gücünü Neler Belirler?

Bir panel radyatörün Watt cinsinden ısıl gücünü yalnızca uzunluğu belirlemez. Kapasite üzerinde etkili başlıca unsurlar şunlardır:

• Panel radyatör tipi,
• Panel sayısı,
• Konvektör sayısı ve yapısı,
• Radyatör yüksekliği,
• Radyatör uzunluğu,
• Radyatörün konstrüksiyonu,
• Gidiş suyu sıcaklığı,
• Dönüş suyu sıcaklığı,
• Oda sıcaklığı,
• Tesisat suyu debisi,
• Hidrolik dengeleme,
• Montaj şekli ve radyatör çevresindeki hava dolaşımı.

Bu nedenle “1 metre petek şu kadar metrekare ısıtır” şeklindeki genellemeler yalnızca kaba tahmin amacıyla kullanılabilir. Profesyonel radyatör seçiminin temel büyüklüğü metrekare değil, Watt cinsinden ısı kaybıdır.

EN 442 Nedir?

EN 442, sıcak sulu ısıtma sistemlerinde kullanılan radyatör ve konvektörlerin performans değerlerinin belirlenmesi ve beyan edilmesinde kullanılan temel Avrupa standartlarından biridir.

Bir üretici kataloğunda örneğin “1800 W” olarak verilen radyatör gücünün hangi çalışma şartı için geçerli olduğunu bilmek gerekir. Radyatör kapasitesi su ve oda sıcaklıklarından bağımsız sabit bir değer değildir.

Panel radyatör kataloglarında yaygın referans koşullarından biri:

75 °C gidiş / 65 °C dönüş / 20 °C oda sıcaklığı

şeklindedir. Bu koşul yaygın olarak ΔT50 referansı olarak ifade edilir.

Bu nedenle farklı radyatörleri karşılaştırırken yalnızca Watt değerine değil, bu Watt değerinin hangi sıcaklık şartında verildiğine de bakmak gerekir.

Panel Radyatörde ΔT Nedir?

ΔT (Delta T), radyatörün sıcaklığı ile ısıtılan ortam arasındaki sıcaklık farkını ifade eden ve radyatör kapasitesinin belirlenmesinde önemli rol oynayan bir büyüklüktür.

Pratik anlatım için ortalama su sıcaklığı aşağıdaki şekilde düşünülebilir:

Ortalama su sıcaklığı ≈ (Gidiş sıcaklığı + Dönüş sıcaklığı) / 2

Örneğin 75/65/20 °C çalışma rejimini ele alalım:

• Gidiş: 75 °C
• Dönüş: 65 °C
• Ortalama su sıcaklığı: yaklaşık 70 °C
• Oda sıcaklığı: 20 °C
• Yaklaşık sıcaklık farkı: 70 – 20 = 50 K

Bu nedenle bu çalışma koşulu yaygın olarak ΔT50 şeklinde ifade edilir.

Ancak profesyonel performans hesaplarında üreticinin EN 442 kapsamında belirlediği karakteristik değerlerin ve farklı sıcaklık rejimleri için verdiği düzeltme katsayılarının kullanılması gerekir. Basit aritmetik ortalama, konuyu anlamak için kullanışlıdır ancak hassas radyatör kapasite hesabının yerine geçmez.

55/45/20 °C Sisteminde Radyatör Kapasitesi Ne Olur?

Modern ısıtma sistemlerinde daha düşük tesisat suyu sıcaklıklarının kullanılması giderek daha önemli hale gelmektedir. Örneğin:

55 °C gidiş / 45 °C dönüş / 20 °C oda

rejiminde ortalama su sıcaklığı yaklaşık 50 °C olur. Oda sıcaklığı 20 °C olduğunda yaklaşık sıcaklık farkı 30 K seviyesindedir.

Buradaki en önemli nokta şudur:

Bir radyatör ΔT50 koşulunda verdiği Watt değerini ΔT30 koşulunda vermez.

Radyatör ile oda arasındaki sıcaklık farkı azaldıkça radyatörün ortama aktarabileceği ısıl güç de azalır.

Örneğin bir radyatörün üretici kataloğunda 75/65/20 °C şartında belirli bir kapasite vermesi, aynı radyatörün 55/45/20 °C şartında da aynı kapasiteyi vereceği anlamına gelmez.

Düşük Sıcaklıkta Neden Daha Büyük Radyatör Gerekir?

Bir odanın tasarım şartlarında örneğin 1500 W ısı kaybettiğini düşünelim. Odayı aynı iç sıcaklıkta tutmak için radyatör sisteminin yaklaşık olarak bu kaybı karşılaması gerekir.

Tesisat suyu sıcaklığı düşürüldüğünde mevcut radyatörün kapasitesi de düşer. Odanın ısı kaybı aynı kaldığına göre gerekli enerjinin aktarılabilmesi için daha fazla ısı transfer yüzeyi gerekebilir.

Bunun için;

• daha uzun bir panel radyatör,
• daha yüksek bir panel radyatör,
• Tip 11 yerine Tip 22 veya Tip 33 gibi daha yüksek kapasiteli bir tip,
• birden fazla radyatör

gibi çözümler değerlendirilebilir.

Dolayısıyla düşük sıcaklıklı bir sistemde “suyun sıcaklığı düşük olduğu için daha küçük radyatör yeter” düşüncesi teknik olarak yanlıştır. Çoğu durumda bunun tam tersine, gerekli kapasiteyi sağlamak için daha büyük etkin ısı transfer yüzeyi gerekir.

Yoğuşmalı Kombide Büyük Radyatör Avantajlı mı?

Uygun projelendirme yapılması şartıyla daha geniş radyatör yüzeyi, yoğuşmalı kombinin daha düşük tesisat sıcaklıklarında çalışabilmesine yardımcı olabilir.

Bir mekânın ısı ihtiyacı daha düşük gidiş ve dönüş sıcaklıklarıyla karşılanabiliyorsa, sistemin özellikle dönüş suyu sıcaklığının düşürülmesi açısından avantaj oluşabilir. Bu da yoğuşmalı cihazların verimli çalışma şartlarının desteklenmesine yardımcı olur.

Ancak “radyatörü iki kat büyütürsem yakıt tüketimi yarıya iner” gibi bir sonuç çıkarılmamalıdır. Isıtma sisteminin gerçek enerji tüketimi;

• binanın ısı kaybına,
• ısı yalıtımına,
• dış hava sıcaklığına,
• istenen oda sıcaklığına,
• kombinin veya kazanın verimine,
• cihazın modülasyon kabiliyetine,
• tesisat suyu sıcaklığına,
• hidrolik dengeye,
• oda termostatı ve termostatik vana kullanımına

bağlıdır.

Isı Pompası ile Panel Radyatör Kullanılır mı?

Evet, ısı pompası ile panel radyatör kullanılabilir. Ancak burada belirleyici olan radyatörün düşük su sıcaklığında sağlayabildiği gerçek ısıl güçtür.

Isı pompaları düşük sıcaklıklı ısıtma sistemlerinde avantajlı çalışabildiğinden mevcut radyatörlerin yalnızca yüksek sıcaklık katalog değerlerine bakılması doğru değildir.

Örneğin mevcut panel radyatör 75/65/20 °C koşulunda odanın ısı kaybını rahatlıkla karşılıyor olabilir. Ancak ısı pompası sistemi daha düşük sıcaklıklarda çalıştırıldığında aynı radyatörün Watt değeri önemli ölçüde düşebilir.

Isı pompasına dönüşümde temel kontrol şu şekilde yapılmalıdır:

Radyatörün planlanan düşük sıcaklıktaki gerçek kapasitesi ≥ Mekânın tasarım ısı kaybı

Bu şart sağlanmıyorsa;

• panel radyatörler büyütülebilir,
• daha yüksek kapasiteli radyatör tipleri kullanılabilir,
• ilave radyatör eklenebilir,
• fan destekli düşük sıcaklık radyatörleri veya fan-coil gibi alternatif terminal sistemleri değerlendirilebilir.

Doğru Panel Radyatör Nasıl Seçilir?

Profesyonel radyatör seçiminde doğru sıra aşağıdaki gibidir:

1. Mekânın Isı Kaybını Hesaplayın

Öncelikle odanın dış tasarım şartlarında ne kadar ısı kaybettiği Watt cinsinden belirlenmelidir.

Isı kaybını etkileyen başlıca faktörler şunlardır:

• Binanın bulunduğu şehir ve iklim şartları,
• Dış tasarım sıcaklığı,
• İstenen iç ortam sıcaklığı,
• Dış duvarların yapısı ve ısı geçirgenliği,
• Isı yalıtımının bulunup bulunmaması,
• Pencere ve cam özellikleri,
• Pencere alanı,
• Tavan ve döşemenin sınır şartları,
• Odanın hacmi,
• Hava değişimi ve infiltrasyon,
• Odanın cephe ve konumu.

2. Tesisat Çalışma Sıcaklığını Belirleyin

Radyatörün hangi gidiş ve dönüş suyu sıcaklıklarında çalışacağını belirlemek gerekir.

Örneğin:

• 75/65/20 °C
• 70/55/20 °C
• 60/50/20 °C
• 55/45/20 °C

rejimlerinin her birinde aynı radyatör farklı Watt değeri verir.

3. Üretici Kapasite Tablosunu Kullanın

Gerekli ısı yükü belirlendikten sonra kullanılacak radyatör markasının güncel teknik kataloğundaki kapasite değerleri incelenmelidir.

Radyatörleri yalnızca metre üzerinden kıyaslamak yerine gerçek çalışma şartında verdiği Watt değeri üzerinden karşılaştırmak daha doğru sonuç verir.

4. Uygun Tipi Belirleyin

Isı ihtiyacını karşılayabilecek Tip 11, Tip 21, Tip 22 veya Tip 33 seçenekleri arasından mimari ve teknik koşullara en uygun tip belirlenir.

Örneğin pencere altında yeterli uzunluk varsa daha ince ve uzun bir radyatör kullanılabilir. Duvar uzunluğu yetersizse aynı kapasiteyi daha kısa boyda sağlayabilen Tip 22 veya Tip 33 gibi seçenekler değerlendirilebilir.

5. Fiziksel Montaj Alanını Kontrol Edin

Radyatör hesap açısından yeterli olsa bile seçilen ürünün montaj alanına sığması gerekir.

Kontrol edilmesi gerekenler:

• Pencere parapet yüksekliği,
• Kullanılabilir duvar uzunluğu,
• Radyatör derinliği,
• Zemin mesafesi,
• Pencere denizliği ile arasındaki mesafe,
• Perde ve mobilyalar,
• Radyatör bağlantı noktaları,
• Borulama güzergâhı.

1 Metre Panel Radyatör Kaç Metrekare Isıtır?

“1 metre petek kaç metrekare ısıtır?” internette en çok sorulan radyatör sorularından biridir. Ancak bu soruya bütün binalar için geçerli tek bir rakam vermek teknik olarak doğru değildir.

Çünkü 1000 mm uzunluğunda;

• Tip 11,
• Tip 21,
• Tip 22,
• Tip 33

radyatörlerin ısıl güçleri birbirinden farklıdır.

Ayrıca aynı tip ve uzunluktaki 300 mm, 400 mm, 500 mm, 600 mm veya 900 mm yüksekliğindeki radyatörlerin kapasiteleri de aynı değildir.

Bunun yanında radyatörün çalıştırıldığı su sıcaklığı değiştiğinde kapasite yeniden değişir.

Bu nedenle doğru soru:

“Bu odaya kaç metre petek gerekir?”

yerine:

“Bu odanın ısı kaybı kaç Watt ve seçtiğim radyatör çalışma sıcaklığında kaç Watt veriyor?”

olmalıdır.

Panel Radyatör Ölçüleri Nelerdir?

Panel radyatör ölçüsü temel olarak üç boyut üzerinden değerlendirilir:

• Yükseklik
• Uzunluk
• Derinlik

Üretici ve modele bağlı olarak farklı yükseklik ve uzunluk seçenekleri bulunur. Türkiye’deki konut uygulamalarında 600 mm yüksekliğindeki panel radyatörler oldukça yaygın olmakla birlikte 300, 400, 500, 700, 900 mm veya farklı ölçülerde ürünlerle de karşılaşılabilir.

Uzunluk arttıkça aynı tip ve yükseklikte radyatörün kapasitesi de artar. Tip değiştiğinde ise radyatörün derinliği ve metre başına ısıl gücü değişebilir.

Bu nedenle özellikle dar pencere altlarında yalnızca radyatör uzunluğunu artırmak mümkün olmayabilir. Böyle durumlarda daha yüksek kapasiteli bir radyatör tipine geçmek alternatif çözüm oluşturabilir.

Panel Radyatör Neden Pencere Altına Takılır?

Radyatörlerin pencere altına yerleştirilmesi uzun yıllardır kullanılan klasik bir ısıtma uygulamasıdır. Pencereler ve dış duvarlar özellikle eski veya yalıtımı zayıf yapılarda iç yüzeylerin daha soğuk olduğu bölgeler arasındadır.

Pencerenin altındaki radyatörün oluşturduğu sıcak hava hareketi, pencere bölgesinden aşağı doğru hareket edebilecek soğuk hava etkisinin azaltılmasına yardımcı olur ve odadaki sıcaklık dağılımını iyileştirebilir.

Bu konuyu daha ayrıntılı incelemek için Radyatörler Neden Pencere Altına Takılır? başlıklı teknik yazımıza bakabilirsiniz.

Panel Radyatör Bağlantı Şekilleri

Radyatörün tesisata nasıl bağlandığı hem borulama düzeni hem de radyatör içerisindeki sıcaklık dağılımı açısından önemlidir.

Uygulamaya göre;

• aynı taraflı bağlantı,
• çapraz bağlantı,
• alttan bağlantı,
• özel ventil kompakt bağlantıları

gibi farklı çözümler kullanılabilir.

Özellikle uzun radyatörlerde yanlış bağlantı biçimi radyatör yüzeyinin tamamının istenen şekilde ısınmasını engelleyebilir. Doğru bağlantı şeklinin radyatör uzunluğuna, ürün tipine ve üretici montaj talimatına göre değerlendirilmesi gerekir.

Bağlantı biçimlerini çizimlerle görmek için Radyatör Petek Bağlantı Şekilleri: Çapraz, Alttan ve Diğer Bağlantılar yazımızı inceleyebilirsiniz.

Panel Radyatör Montajında Nelere Dikkat Edilmelidir?

Doğru seçilmiş bir panel radyatörün beklenen performansı gösterebilmesi için montajının da doğru yapılması gerekir.

Montaj sırasında özellikle aşağıdaki konulara dikkat edilmelidir:

• Radyatör duvara sağlam şekilde sabitlenmelidir.
• Radyatörün ağırlığına uygun askı ve konsollar kullanılmalıdır.
• Zemin ve duvar mesafelerinde üretici tavsiyeleri dikkate alınmalıdır.
• Radyatörün üst kısmındaki sıcak hava çıkışı kapatılmamalıdır.
• Vana ve geri dönüş bağlantıları erişilebilir olmalıdır.
• Hava alma purjörüne ulaşım engellenmemelidir.
• Boru bağlantıları radyatöre mekanik gerilim bindirmemelidir.
• Radyatör terazisinde ve düzgün monte edilmelidir.

Montaj veya yenileme işlemlerinde ihtiyaç duyulan panel radyatör askısı ve radyatör askı konsolu gibi bağlantı elemanlarının radyatör ağırlığına ve duvar yapısına uygun seçilmesi önemlidir.

Radyatörün Önünü Kapatmak Isınmayı Etkiler mi?

Evet. Panel radyatörlerin ısı transferinde doğal konveksiyon önemli rol oynadığı için radyatörün alt hava girişinin veya üst sıcak hava çıkışının kapatılması performansı olumsuz etkileyebilir.

Özellikle;

• radyatör önüne büyük koltuk konulması,
• kalın ve uzun perdelerin radyatörü tamamen kapatması,
• hava dolaşımı yetersiz dekoratif radyatör kaplamaları,
• radyatörün üstünü tamamen kapatan mobilyalar

ısı transferini sınırlandırabilir.

Dekorasyon yapılırken radyatörün özellikle alt ve üst bölümündeki doğal hava hareketinin devam edebilmesine dikkat edilmelidir.

Termostatik Radyatör Vanası Ne İşe Yarar?

Termostatik radyatör vanası, bulunduğu odanın sıcaklığına bağlı olarak radyatöre giren sıcak su debisini otomatik biçimde kontrol eden vana türüdür.

Oda sıcaklığı ayarlanan seviyeye yaklaştığında vana radyatörden geçen su miktarını azaltır. Oda sıcaklığı düştüğünde ise tekrar daha fazla akışa izin verir.

Böylece kullanılmayan veya güneş alan odaların gereğinden fazla ısıtılmasının önüne geçilebilir ve odalar arasında daha kontrollü bir sıcaklık dağılımı sağlanabilir.

Ancak termostatik vana yanlış boyutlandırılmış küçük bir radyatörün kapasitesini artırmaz. Öncelikle radyatörün yeterli ısıl güçte seçilmiş olması gerekir.

Panel Radyatörün Havası Neden Alınır?

Kalorifer tesisatındaki hava radyatörün üst bölgesinde birikebilir. Bu durumda radyatörün bir bölümü sıcak suyla yeterince temas edemez ve özellikle üst tarafının soğuk kalması gibi sorunlar görülebilir.

Radyatör purjöründen hava alınması, tesisattaki birikmiş havanın tahliye edilmesine yardımcı olur. Ancak sürekli hava oluşuyorsa yalnızca radyatörden hava almak yerine sistemdeki basınç, kaçak, otomatik hava purjörleri, genleşme tankı ve tesisatın genel durumu da kontrol edilmelidir.

Uygulamanın nasıl yapıldığını görmek için Radyatörlerin Havası Nasıl Alınır? Petekler Isınmıyor? rehberimizi inceleyebilirsiniz.

Petekten Neden Ses Gelir?

Panel radyatörlerden zaman zaman su sesi, tıkırtı, çıt çıt, tak tak, uğultu veya benzeri sesler gelebilir. Her sesin nedeni aynı değildir.

Muhtemel nedenler arasında;

• tesisatta hava bulunması,
• yüksek su hızı,
• vana ve termostatik vana sorunları,
• boruların genleşmesi,
• radyatörün veya boruların montaj noktalarındaki hareketi,
• hidrolik dengesizlik,
• sirkülasyon pompasının yüksek kademede çalışması

gibi durumlar bulunabilir.

Sesin türüne göre olası nedeni belirlemek için Petekten Neden Ses Gelir? Çıt Çıt, Tak Tak ve Su Sesi Nedenleri başlıklı detaylı rehberimize bakabilirsiniz.

Panel Radyatör Seçerken Yapılan Yaygın Hatalar

Radyatörü Yalnızca Metrekareye Göre Seçmek

Metrekare hesabı kaba tahminde işe yarayabilir ancak profesyonel seçim için yeterli değildir. Aynı büyüklükteki iki odanın dış cephe alanı, pencere miktarı, yalıtımı ve bulunduğu kat farklı olduğunda ısı kayıpları da farklı olabilir.

Bütün 1 Metrelik Radyatörleri Aynı Kabul Etmek

1 metre Tip 11 ile 1 metre Tip 22 aynı değildir. Radyatör tipi, yüksekliği ve üretici tasarımı kapasiteyi değiştirir.

Katalogdaki Watt Değerini Her Sıcaklıkta Geçerli Sanmak

Bir radyatörün katalog kapasitesi belirli gidiş, dönüş ve oda sıcaklığı şartı için verilmiştir. Tesisat sıcaklığı düşürüldüğünde kapasite de değişir.

Düşük Sıcaklıkta Küçük Radyatör Kullanmak

Sistem suyu sıcaklığının düşürülmesi aynı radyatörün ısıl gücünü azaltır. Bu nedenle düşük sıcaklıklı sistemlerde çoğu durumda daha fazla radyatör yüzeyine ihtiyaç duyulur.

Her Yerde Tip 22 Kullanmak

Tip 22 çok yaygın ve kullanışlı bir radyatör tipidir ancak her proje için otomatik olarak en doğru seçim değildir. Bazı alanlarda Tip 11, Tip 21 veya Tip 33 daha uygun olabilir.

Radyatörün Önünü Mobilyayla Kapatmak

Doğal hava dolaşımının engellenmesi radyatörün odaya ısı transferini olumsuz etkileyebilir.

Hidrolik Dengeyi Dikkate Almamak

Radyatörlerin doğru boyutlandırılmış olması tek başına yeterli değildir. Sistemde bazı radyatörlere aşırı debi giderken diğerlerine yetersiz debi gidiyorsa odalar arasında ısınma problemleri oluşabilir.

Panel Radyatör mü Döküm Radyatör mü?

Çelik panel radyatörler ve döküm radyatörler farklı termal ve fiziksel özelliklere sahiptir.

Panel radyatörler genellikle daha düşük su hacmine, daha hafif yapıya ve modern kompakt tasarıma sahiptir. Bu özellikleri sayesinde kontrol değişikliklerine daha hızlı tepki verebilirler.

Döküm radyatörlerin ise yüksek kütleleri nedeniyle ısıl ataletleri daha fazladır; geç ısınıp geç soğuma karakteri gösterebilirler.

Hangisinin daha uygun olduğu bina, ısı üreticisi, tesisat sistemi, kullanım alışkanlığı ve mimari tercihlere göre değerlendirilmelidir.

Panel Radyatör Hakkında Sık Sorulan Sorular

Panel radyatör ile petek aynı şey mi?

Günlük kullanımda “petek” kelimesi çoğunlukla çelik panel radyatör anlamında kullanılır. Teknik terminolojide panel radyatör ifadesi daha doğrudur.

Tip 11 radyatör ne demek?

Tip 11 panel radyatör, bir panel ve bir konvektör kanat grubundan oluşur.

Tip 21 radyatör ne demek?

Tip 21 panel radyatör, iki panel ve bir konvektör grubuna sahiptir.

Tip 22 radyatör ne demek?

Tip 22 panel radyatör, iki panel ve iki konvektör grubundan oluşur. Standart konut ısıtma sistemlerinde yaygın olarak kullanılan radyatör tiplerinden biridir.

Tip 33 radyatör ne demek?

Tip 33 radyatör üç panel ve üç konvektör grubuna sahiptir. Aynı yükseklik ve uzunluk içerisinde yüksek kapasite gereken uygulamalarda kullanılabilir.

Tip 22 mi Tip 33 mü daha iyi?

Tek başına daha iyi veya daha kötü şeklinde değerlendirmek doğru değildir. Tip 33 aynı duvar uzunluğunda daha yüksek kapasite gerektiğinde avantaj sağlayabilir. Tip 22 ise daha düşük gövde derinliğiyle birçok standart uygulamada yeterli olabilir. Seçim hesaplanan ısı kaybına göre yapılmalıdır.

1 metre Tip 22 radyatör kaç metrekare ısıtır?

Her bina için geçerli sabit bir metrekare değeri yoktur. Radyatör yüksekliği, çalışma sıcaklığı, odanın ısı kaybı, yalıtım durumu, pencere alanı ve iklim koşulları sonucu değiştirir. Teknik seçim Watt üzerinden yapılmalıdır.

Radyatör büyüdükçe daha fazla doğalgaz yakar mı?

Radyatörün fiziksel büyüklüğü tek başına doğalgaz tüketimini belirlemez. Binanın ısı kaybı, istenen oda sıcaklığı, ısı üreticisinin verimi, tesisat sıcaklıkları ve kontrol sistemi enerji tüketiminde belirleyicidir.

Yoğuşmalı kombi için Tip 22 radyatör şart mı?

Hayır. Yoğuşmalı kombi için belirli bir panel radyatör tipi zorunlu değildir. Önemli olan seçilen radyatörün tasarım çalışma sıcaklığında odanın ısı kaybını karşılayabilecek kapasitede olmasıdır.

Isı pompası mevcut peteklerle çalışır mı?

Çalışabilir. Ancak mevcut radyatörlerin ısı pompasının planlanan düşük su sıcaklıklarındaki kapasiteleri hesaplanmalıdır. Mevcut kapasite yetersizse radyatör yüzeyinin artırılması gerekebilir.

Radyatör seçiminde Watt mı metre mi önemlidir?

Teknik açıdan esas büyüklük Watt değeridir. Mekânın gerekli ısıl gücü belirlendikten sonra bu gücü sağlayabilecek radyatör tipi ve ölçüsü seçilir.

Panel radyatörün üstü sıcak altı soğuk olması normal mi?

Radyatör boyunca belirli bir sıcaklık düşümü normaldir; çünkü su radyatörden geçerken enerjisinin bir kısmını ortama aktarır. Ancak aşırı sıcaklık farkı, debi yetersizliği, vana ayarı, tortu veya hidrolik sorun gibi nedenlerin araştırılmasını gerektirebilir.

Radyatörün üstü soğuksa nedeni nedir?

Radyatörün özellikle üst bölümünün soğuk kalması tesisatta hava bulunmasının tipik belirtilerinden biri olabilir. Bununla birlikte sorun devam ediyorsa tesisatın genel kontrolü gerekir.

Sonuç: Panel Radyatör Seçiminde Esas Olan Watt Değeridir

Panel radyatörler basit görünümlerine rağmen doğru seçimi birden fazla teknik parametreye bağlı olan ısıtma elemanlarıdır.

Tip 11, Tip 21, Tip 22 ve Tip 33 ifadeleri radyatörün panel ve konvektör yapısını tanımlar. Ancak tek başına radyatörün hangi mekânda kullanılacağını belirlemez.

Doğru seçimde önce mekânın tasarım ısı kaybı hesaplanmalı, ardından sistemin gidiş ve dönüş suyu sıcaklığı ile hedef oda sıcaklığı belirlenmelidir. Son olarak kullanılacak üreticinin güncel teknik kataloğundan uygun çalışma şartındaki Watt değerleri kontrol edilerek radyatör tipi, yüksekliği ve uzunluğu seçilmelidir.

Özellikle yoğuşmalı kombiler ve ısı pompaları gibi daha düşük tesisat sıcaklıklarında çalışabilecek modern ısı üreticilerinde bu yaklaşım çok daha önemlidir. Çünkü su sıcaklığı düştükçe aynı radyatörün verdiği ısıl güç azalır.

Bu nedenle profesyonel yaklaşımın temel sorusu “Kaç metre petek takalım?” değil, “Mekânın ısı kaybı kaç Watt ve seçilen radyatör tasarım sıcaklığında kaç Watt veriyor?” olmalıdır.

İlgili Teknik İçerikler

• Radyatörlerin Havası Nasıl Alınır? Petekler Isınmıyor?
• Kalorifer Tesisatı Teknik Esasları
• Radyatörler Neden Pencere Altına Takılır?
• Petekten Neden Ses Gelir? Çıt Çıt, Tak Tak ve Su Sesi Nedenleri
• Radyatör Petek Bağlantı Şekilleri: Çapraz ve Alttan Bağlantı

Panel Radyatör Ürünleri ve Montaj Ekipmanları

• E.C.A. Nem Hazneli 600 mm Panel Radyatör
• Panel Radyatör Askısı ve Askı Konsolu

Teknik Kaynaklar

• E.C.A. Panel Radyatörler
• E.C.A. Nem Hazneli Panel Radyatör Teknik Dokümanı
• Purmo Panel Radyatör Isıl Güç ve EN 442 Verileri
• Stelrad – Tip 10, 11, 21, 22 ve 33 Radyatör Yapıları

Bu içerik genel teknik bilgilendirme amacıyla hazırlanmıştır. Belirli bir bina veya tesisat için radyatör seçimi yapılırken proje ısı kaybı hesabı, tesisatın tasarım sıcaklıkları ve kullanılacak radyatör üreticisinin güncel teknik kapasite tabloları esas alınmalıdır.

“`
